TM型升降蜗轮减速机的概述
TM型系列升降式蜗轮减速机、搅拌机系新型搅拌机，该机最大的特点是在搅拌（或刮料）的同时，可实现搅拌器（刮刀）的自动升降，控制方式有手动（S型）和电机（D型）两种。并可将搅拌器设定在不同位置搅拌，以适应不同场合，不同物料的搅拌的需要，该机直接装配在反应釜上，由于支承跨距大、中间无需支承，就可实现超长轴搅拌，出轴可直接安装搅拌器（或刮刀）（普通轴伸为P型）也可联接搅拌轴（焊接法兰式H型），使装拆简易方便，性能稳定可靠。由于采用皮带及蜗轮两级减速，具有减速范围广、输出扭距大、开机噪音小、使用寿命长、长期无泄漏的优点，该机的升降利用一对螺纹副及刹车盘的联合控制，具有升降灵活，锁定稳固，行程准确的显著特点，（特殊场合下，也可设置超越式锁定，以利于搅拌系统的长寿命运转）。
本装置适用于低速、高扭矩的物料搅拌与结晶体刮料。
TM型升降蜗轮减速机系列基本参数表
|
出轴转速r/min |
6 |
9 |
12 |
15 |
20 |
24 |
30 |
减速机型号 |
许用扭矩
（N.m） |
|
速比i |
165 |
165 |
120 |
100 |
75 |
63 |
50 |
|
输入转速r/min |
1000 |
1500 |
|
电机功率kw |
p/n代号 |
|
0.55 |
1/6 |
1 |
2 |
4 |
6 |
9 |
12 |
TM1 |
600 |
|
0.75 |
2/6 |
1 |
3 |
5 |
7 |
10 |
13 |
|
1.1 |
1/6 |
2 |
3 |
5 |
8 |
11 |
14 |
|
1.5 |
2/6 |
1 |
4 |
6 |
7 |
9 |
15 |
|
2.2 |
1/6 |
2 |
3 |
5 |
8 |
10 |
12 |
TM2 |
1200 |
|
3 |
2/6 |
1 |
4 |
6 |
7 |
11 |
13 |
|
4 |
× |
2 |
3 |
5 |
8 |
9 |
11 |
TM3 |
2400 |
|
5.5 |
× |
× |
4 |
6 |
8 |
10 |
12 |
|
7.5 |
× |
× |
× |
7 |
9 |
10 |
12 |
TM4 |
4800 |
|
11 |
× |
× |
× |
× |
× |
11 |
13 |
注：1、本系列根据p/n计算排列，P-电机功率；n-出轴转速；
2、“X”为非选择区。

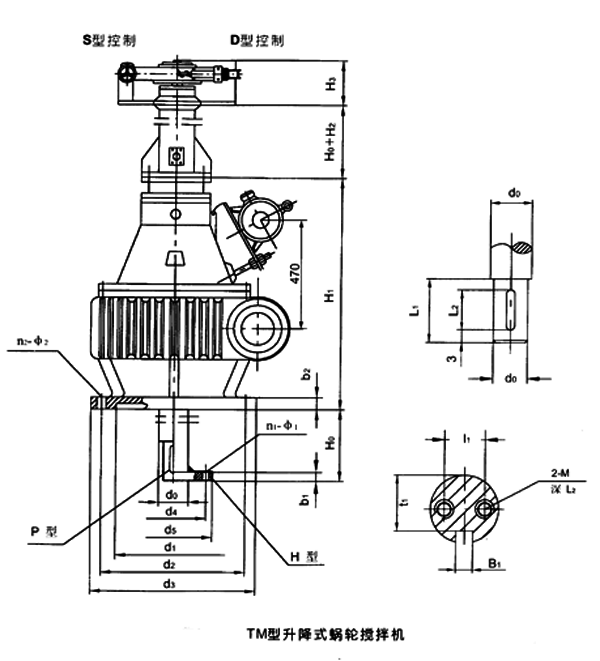

TM型减速机主要尺寸
|
机型号 |
外形安装尺寸 |
机重（kg） |
|
d0 |
d01 |
d1 |
d2 |
d3 |
d4 |
d5 |
b1 |
b2 |
B1 |
H0 |
H1 |
H2 |
H3 |
L1 |
L2 |
l1 |
t1 |
n1-ф1 |
n2-ф1 |
M |
|
TM1 |
50 |
45 |
330 |
400 |
440 |
90 |
120 |
22 |
30 |
14 |
250～1200 |
600 |
260 |
280 |
68 |
60 |
25 |
39.5 |
4-ф14 |
12-ф14 |
M10×20 |
500 |
|
TM2 |
65 |
60 |
370 |
440 |
480 |
110 |
140 |
28 |
34 |
18 |
250～1500 |
660 |
260 |
280 |
98 |
90 |
30 |
63 |
6-ф18 |
12-ф18 |
M12×25 |
700 |
|
TM3 |
80 |
75 |
385 |
460 |
500 |
140 |
180 |
32 |
38 |
20 |
300～1800 |
720 |
300 |
320 |
108 |
100 |
35 |
64.5 |
8-ф18 |
12-ф18 |
M12×25 |
1000 |
|
TM4 |
|
|
|
|
|
|
|
|
|
|
300～2000 |
790 |
300 |
320 |
118 |
110 |
50 |
81 |
12-ф22 |
16-ф22 |
M14×30 |
1200 |
|
|
|
