JW丝杆升降机






JW丝杆升降机概述

    一JWM型(梯形丝杆型)
    低速、低频率
    JWM型(梯形丝杆型)适用于低速、低频率的场合,主要构成部件为:精密梯形丝杆副与主精度蜗轮蜗杆副。
    1经济:
    结构紧凑、操作简单、保养方便。
    2低速、低频率:
    主要用于负荷大、低速与无需频繁工作的场所。
    3保持载重:梯形丝杆具有自动锁定功能,既使没有制动装置也可保持载重。
    *在受到较大振动,冲击载荷时,偶尔会使自锁功能失灵,此时则须外加制动装置。
    二JWB型(普通滚珠丝杆型)
    高速、高频率
    JWB型(普通滚珠丝杆型),适用于高速,高频率和高性能的装置中,主要构成部件为精密滚珠丝杆副与高精度蜗轮蜗杆副。
    1效率高:用滚动摩擦、提高了整机效率,只须很小的驱动源,就可以产生很大的推动力。
    2高速化:与梯形丝杆相比,速度有很大的提高,能轻松而高速地运转。
    3使用寿命长:采用高质量的滚珠丝杆,使其工作寿命提高3倍以上。
    注:①本身无自锁功能,需外加制动装置或选择带有制动的驱动源。
        ②JWH大螺距滚珠丝杆型另咨询。

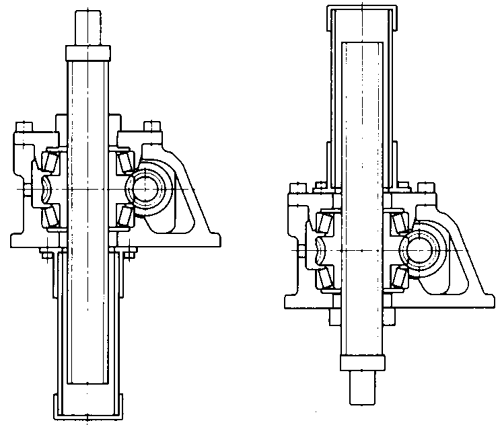

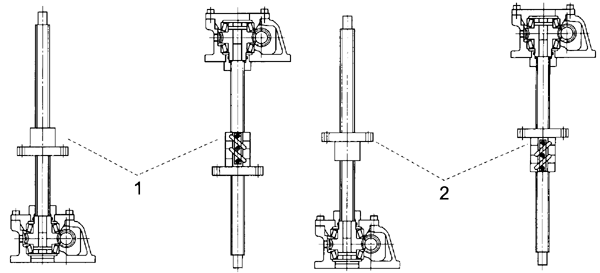

    三机器装配形状、特点
    基本形式(US,DS)
    螺母转动丝杆上下移动,此为普通型升降机装配
       US:押上      DS:吊下
    *请根据载荷方向、安装方向来选择合适的升降机(押上或吊下)
    *丝杆轴在升降时,会产生旋转力,所以必须做好防止旋转措施。

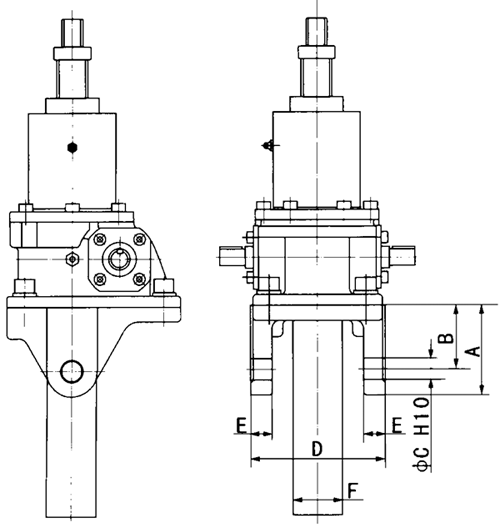

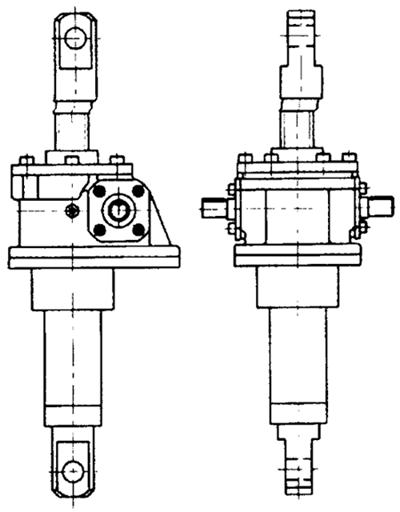

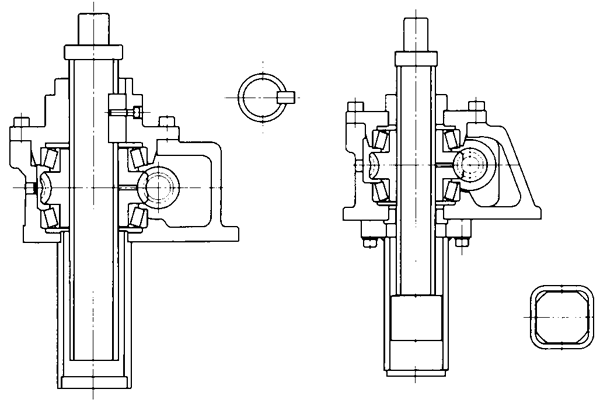

    止旋构造(UM,DM)
       UM:押上    DM:吊下
    适用于顶端无连接下运转或因滑轮而卷拉着绳索等又不能实现防止旋转的情况
    请根据载荷方向、安装方向来选合适的升降机(UM或DM)

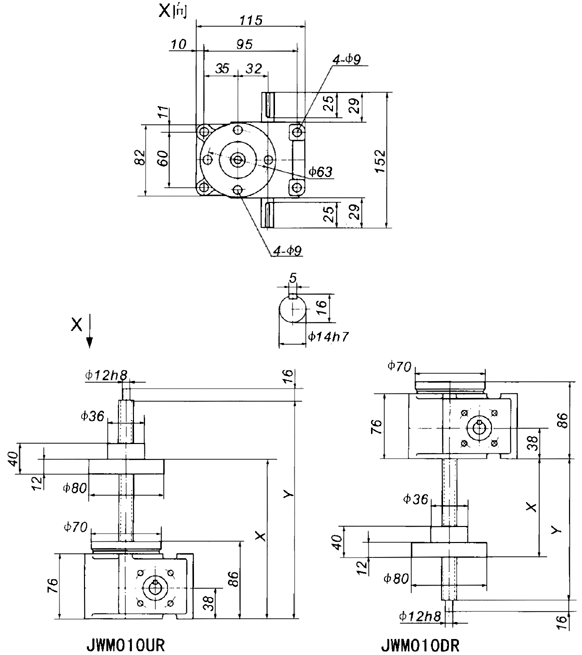

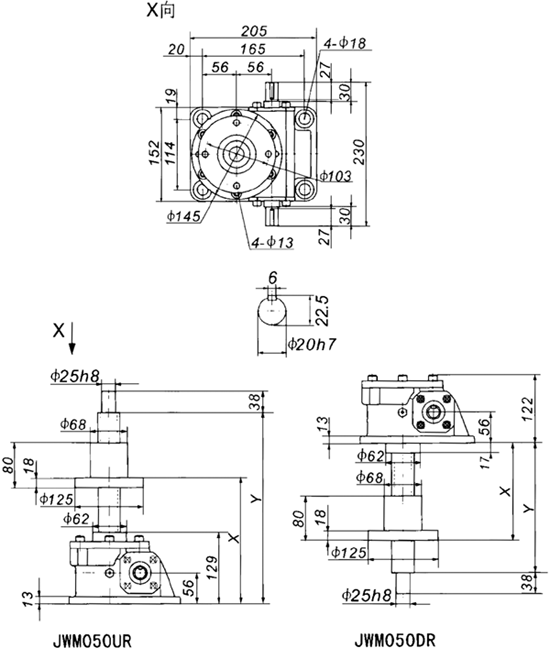

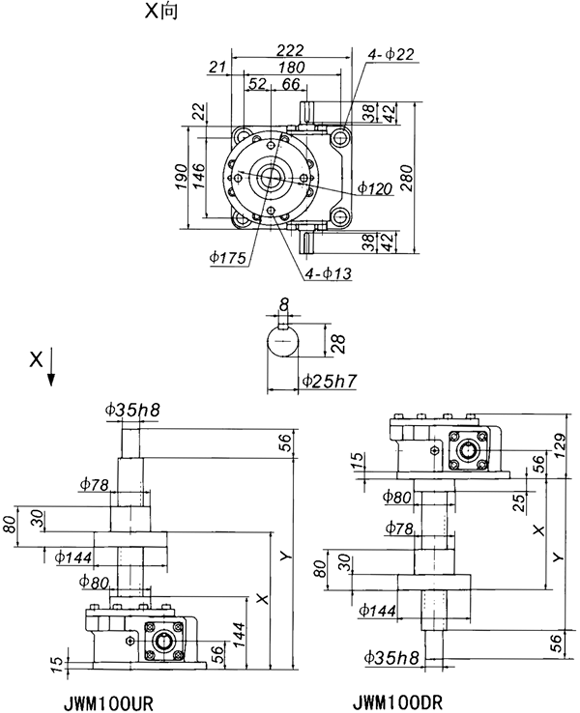

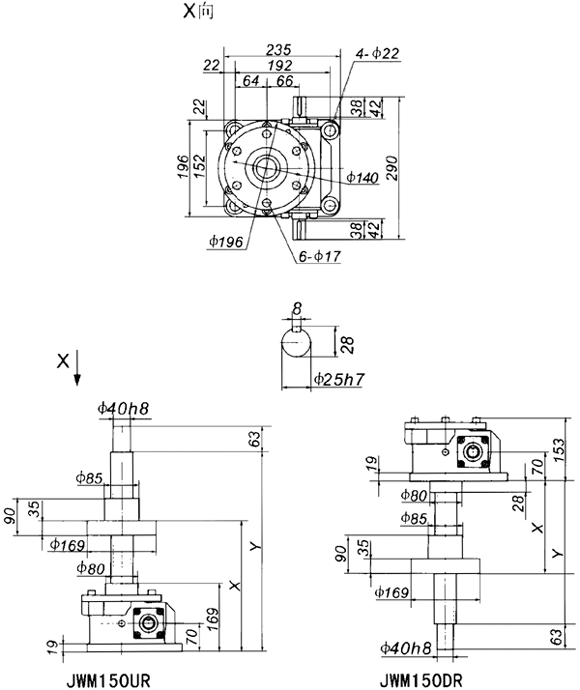

    活动螺母构造(UR,DR)

一般情况下,升降机必须具有因丝杆轴的升降而产生的行程和丝杆罩所需的空间,若想在有限的空 间内增长行程时,使用此活动螺母构造非常适应(丝杆轴旋转,活动螺母移动)。丝杆轴顶端为圆柱形,所以在长行程时,在轴端采用支撑方式,可以得到很好的效果。
     UR:押上     DR:吊下
    请根据载荷方向,安装方向来选择合适的升降机(押上或吊下)
    注:选型和型号表示方法中,还需注明螺母的放置方向。

型号表示方法

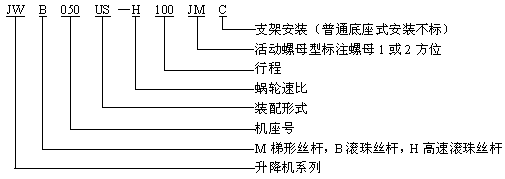

JW丝杠升降机型号表示方法

JWM(梯形丝杆类型)基本参数一览表
型号
JWM002
JWM005
JWM010
JWM025
JWM050
JWM100
JWM150
JWM200
JWM300
JWM500
JWM750
JWM1000
最大载荷kN
1.96
4.90
9.80
24.5
49.0
98.0
147
196
294
490
735
980
丝杆外径mm
12
16
20
26
40
50
55
65
85
120
130
150
丝杆底径mm
8.8
10.8
14.8
19.7
30.5
38.4
43.4
51.3
67
102
112
127
丝杆螺距mm
3
4
4
5
8
10
10
12
16
16
16
20
减速比
H速度
5
5
5
6
6
8
8
8
102/3
102/3
102/3
12
L速度
20
20
20
24
24
24
24
24
32
32
32
36
综合效率%
H速度
26
26
21
21
22
22
20
20
19
15
13
13
L速度
15
15
12
12
14
15
14
13
11
10
8
8
容许输入最
大功率(kW)
H速度
0.16
0.39
0.49
1.0
2.0
2.8
3.1
5.0
8.4
13.4
14.4
21.4
L速度
0.08
0.18
0.36
0.46
0.63
1.4
2.2
3.2
4.6
5.7
7.2
9.4
空载扭矩(N·m)
0.11
0.11
0.29
0.62
1.4
2.0
2.6
3.9
9.8
19.6
29.4
39.2
容许输入轴扭矩(N·m)*
9.8
9.8
19.6
49.0
153.9
292.0
292.0
292.0
735.0
1372.0
1764.0
2450.0
最大载荷时所需输
轴扭矩(N·m)**
H速度
0.83
2.5
6.2
16.1
48.7
90.7
149.0
238.1
400.1
856.0
1380.5
2040.9
L速度
0.42
1.1
2.9
7.4
20.0
45.3
72.3
124.0
244.0
453.3
761.3
1278.3
输入轴每回转一圈丝杆(活动螺母)轴向位移量
H速度
0.60
0.80
0.80
0.83
1.33
1.25
1.25
1.50
1.50
1.50
1.50
1.67
L速度
0.15
0.20
0.20
0.21
0.33
0.42
0.42
0.50
0.50
0.50
0.50
0.56
最大载荷时容许输入轴回转速度
H速度
1800
1500
750
600
400
300
200
200
200
150
100
100
L速度
1800
1500
1200
600
300
300
290
250
180
120
90
70
最大载荷时丝杆
回转扭矩(N·m)
2.6
8.6
20.1
65.1
201.5
503.6
813.2
1287.7
2531.9
5551.3
8921.8
13878.3
*减速机输入轴的容许扭矩。(连动运转时请确认)
**包括无负荷空转扭矩的数值。

JWB(普通滚珠丝杆)基本参数一览表
型号
JWB005
JWB010
JWB025
JWB050
JWB100
JWB150
JWB200
JWB300
JWB500
最大载荷kN
4.90
9.80
24.5
49.0
98.0
147
196
294
490
丝杆外径mm
16
20
25
36
45
50
63
85
100
丝杆底径mm
13.5
17.5
21.4
31.3
39.1
43.1
55.7
74.8
87
丝杆螺距mm
5
5
8
10
12
16
16
20
24
减速比
H速度
5
5
6
6
8
8
8
102/3
102/3
L速度
20
20
24
24
24
24
24
32
32
综合效率%
H速度
63
61
62
64
63
63
62
56
60
L速度
37
34
35
39
43
43
41
34
38
容许输入最
大功率(kW)
H速度
0.25
0.54
1.3
2.2
3.6
4.0
5.5
8.9
13.3
L速度
0.12
0.27
0.63
1.0
1.9
2.1
2.8
4.1
6.5
空载扭矩(N·m)
0.11
0.29
0.62
1.37
1.96
2.65
3.92
9.81
19.6
保持扭矩
(N·m)
H速度
0.69
1.27
4.31
10.78
19.6
39.2
51.0
68.6
140.1
L速度
0.14
0.26
0.91
2.4
5.8
11.8
15.0
19.5
41.2
容许输入轴扭矩(N·m)*
9.8
19.6
49.0
153.9
292.0
292.0
292.0
735.0
1372.0
最大载荷时所需输
轴扭矩(N·m)**
H速度
1.3
2.8
9.0
21.5
39.1
77.0
104.5
169.6
317.5
L速度
0.62
1.4
4.3
9.6
20.4
39.6
54.2
98.5
177.9
输入轴每回转一圈丝杆
(活动螺母)轴向位移量
H速度
1
1
1.33
1.67
1.5
2
2
1.88
2.25
L速度
0.25
0.25
0.33
0.42
0.5
0.67
0.67
0.63
0.75
最大载荷时容许
输入轴回转速度
H速度
1500
1500
1400
1000
890
500
500
500
400
L速度
1500
1500
1400
1000
890
500
500
4000
350
最大载荷时丝杆
回转扭矩(N·m)
4.3
8.7
34.7
86.7
208.2
416.3
555.1
1040.9
2081.7
    *减速机输入轴的容许扭矩。(连动运转时请确认)
    **包括无负荷空转扭矩的数值。


JWM许用横向载荷Fr(N):


L(mm)
型号
002
005
010
025
050
100
150
200
300
500
750
1000
Fr(N)
100
83
128
318
570
2500
4010
4610
8210
38200
85300
73500
186200
200
42
64
159
290
1250
2010
2300
4110
23000
50400
56800
145000
300
28
43
106
190
830
1340
1540
2740
15300
33600
46100
104700
400
32
79
140
620
1000
1150
2050
11400
25200
39300
78500
500

27
64
110
500
800
920
1640
9100
20200
33900
62800
600

25
53
100
420
670
770
1370
7600
16800
29900
52300
700

23
51
90
360
570
660
1170
6500
14400
26700
44800
800

21
48
90
310
500
580
1030
5700
12600
24100
39200
900


45
90
280
450
510
910
5000
11200
22000
34800
1000


42
90
250
400
460
820
4500
10100
20200
31300

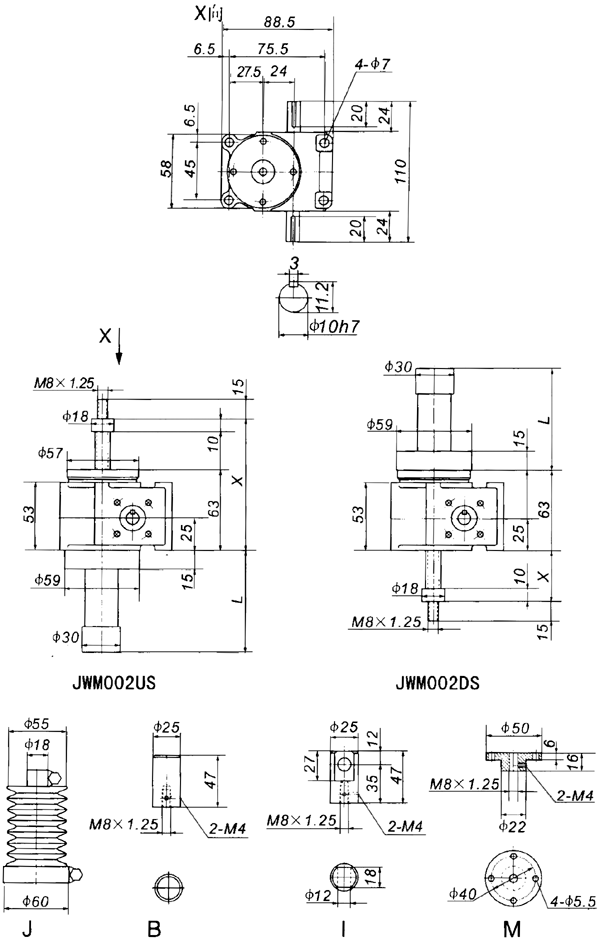

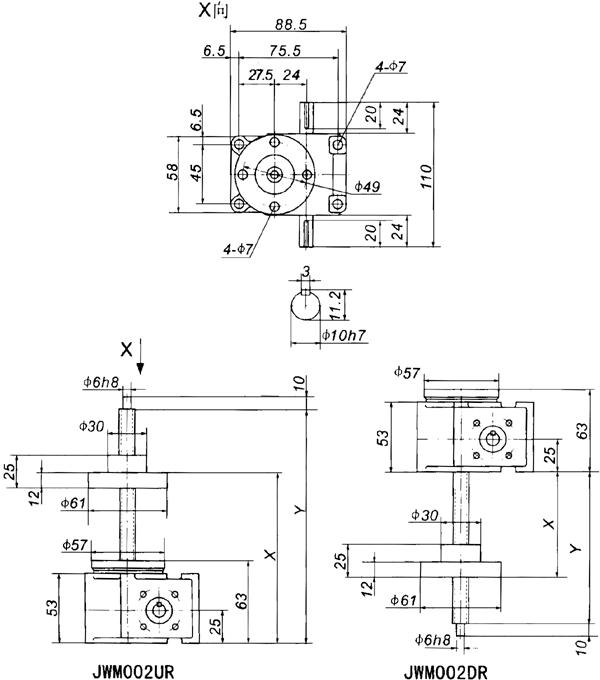

JWM002丝杠升降机外形尺寸

JWM002丝杠升降机外形尺寸表

    备注:①JWH外形基本相同JWB,选型时另咨询。
          ②UM、DM型结构的基本尺寸与US、DS的基本相同,选型时另咨询。
          ③X为加防尘罩时尺寸。
    JWM002
行程(mm)
US
X
X
L
m(kg)
MIN
MAX
MIN
MAX
100
73
173
127
227
184
2.3
200
73
273
127
327
284
2.4
300
73
373
167
467
424
2.6
400
73
473
167
567
524
2.7
行程(mm)
DS
X
X
L
m(kg)
MIN
MAX
MIN
MAX
100
20
120
65
165
184
2.3
200
20
220
65
265
284
2.4
300
20
320
105
405
424
2.6
400
20
420
105
505
524
2.7

行程(mm)
UR
X
Y
m(kg)
MIN
MAX
100
84
184
207
2.6
200
84
284
307
2.6
300
84
384
407
2.7
400
84
484
507
2.8
行程(mm)
DR
X
Y
m(kg)
MIN
MAX
100
35
135
145
2.6
200
35
235
245
2.6
300
35
335
345
2.7
400
35
435
445
2.8

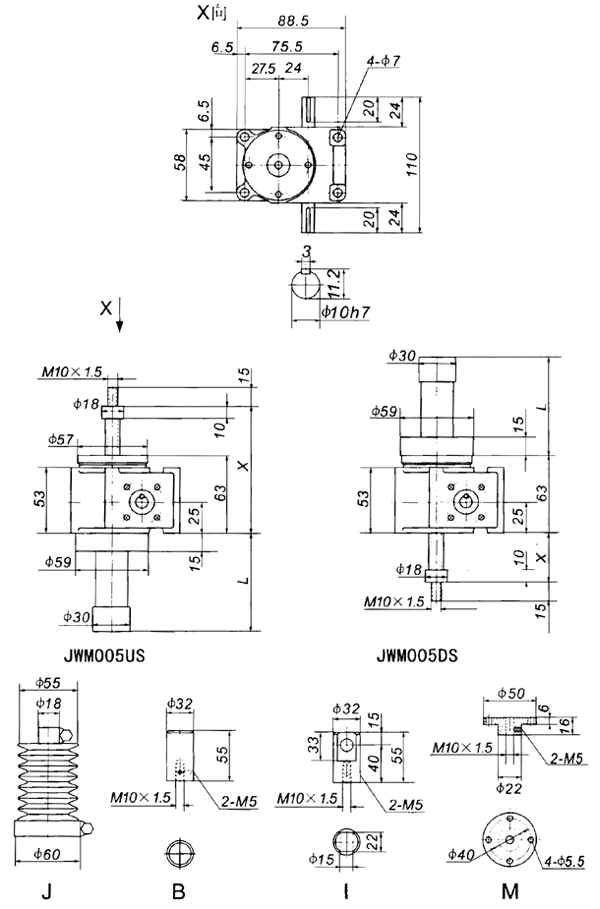

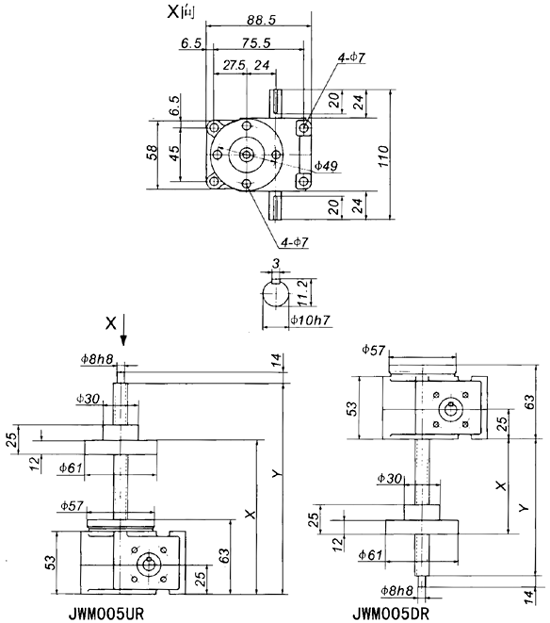

JWM005丝杠升降机外形尺寸
JWM005丝杠升降机外形尺寸表
    JWM005
行程(mm)
US
X
X
L
m(kg)
MIN
MAX
MIN
MAX
100
73
173
127
227
188
2.5
200
73
273
127
327
288
2.6
300
73
373
167
467
428
2.8
400
73
473
167
567
528
3.0
500
73
573
202
702
663
3.2
600
73
673
202
802
763
3.3
,
800
73
873
237
1037
998
3.7
行程(mm)
DS
X
X
L
m(kg)
MIN
MAX
MIN
MAX
100
20
120
65
165
188
2.5
200
20
220
65
265
288
2.6
300
20
320
105
405
428
2.8
400
20
420
105
505
528
3.0
500
20
520
140
640
663
3.2
600
20
620
140
740
763
3.3
800
20
820
175
975
998
3.7

行程(mm)
UR
X
Y
m(kg)
MIN
MAX
100
84
184
207
2.6
200
84
284
307
2.8
300
84
384
407
2.9
400
84
484
507
3.0
500
84
584
607
3.1
600
84
684
707
3.2
800
84
884
907
3.5
行程(mm)
DR
X
Y
m(kg)
MIN
MAX
100
35
135
145
2.6
200
35
235
245
2.8
300
35
335
345
2.9
400
35
435
445
3.0
500
35
535
545
3.1
600
35
635
645
3.2
800
35
835
845
3.5

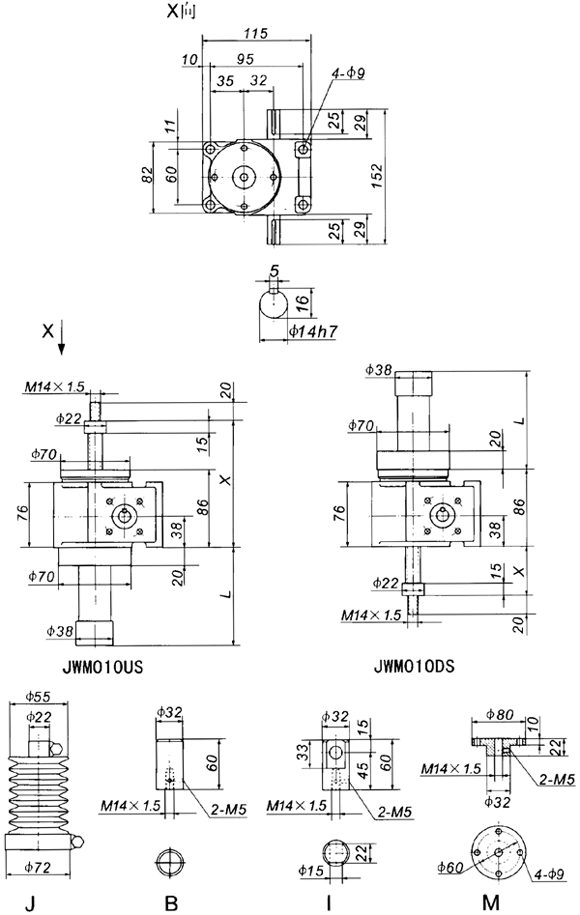

JWM010丝杠升降机外形尺寸

JWM010丝杠升降机外形尺寸表

    JWM010
行程(mm)
US
X
X
L
m(kg)
MIN
MAX
MIN
MAX
100
101
201
161
261
194
5.5
200
101
301
161
361
294
5.7
300
101
401
201
501
434
6.1
400
101
501
201
601
534
6.3
500
101
601
236
736
669
6.6
600
101
701
236
836
769
6.9
800
101
901
271
1071
1004
7.5
1000
101
1101
301
1301
1234
8.0
行程(mm)
DS
X
X
L
m(kg)
MIN
MAX
MIN
MAX
100
25
125
75
175
194
5.5
200
25
225
75
275
294
5.7
300
25
325
115
415
434
6.1
400
25
425
115
515
534
6.3
500
25
525
150
650
669
6.6
600
25
625
150
750
769
6.9
800
25
825
185
985
1004
7.5
1000
25
1025
215
1215
1234
8.0

行程(mm)
UR
X
Y
m(kg)
MIN
MAX
100
108
208
246
5.9
200
108
308
346
6.1
300
108
408
446
6.2
400
108
508
546
6.4
500
108
608
646
6.6
600
108
708
746
6.8
800
108
908
946
7.2
1000
108
1108
1146
7.6
行程(mm)
DR
X
Y
m(kg)
MIN
MAX
100
50
150
160
5.9
200
50
250
260
6.1
300
50
350
360
6.2
400
50
450
460
6.4
500
50
550
560
6.6
600
50
650
660
6.8
800
50
850
860
7.2
1000
50
1050
1060
7.6

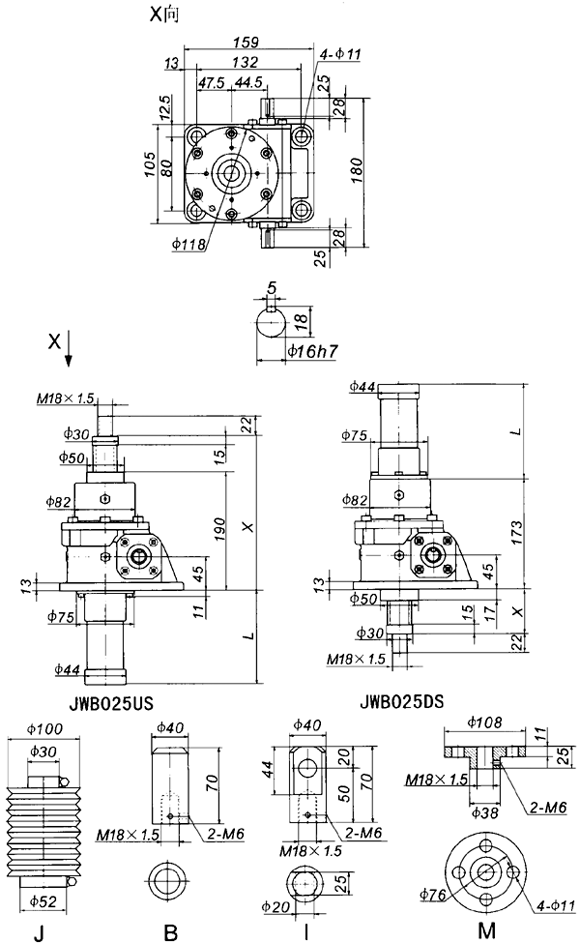

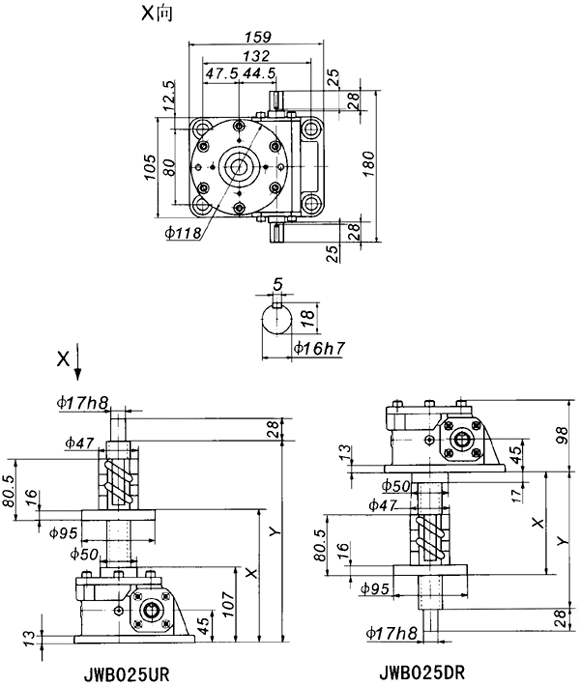

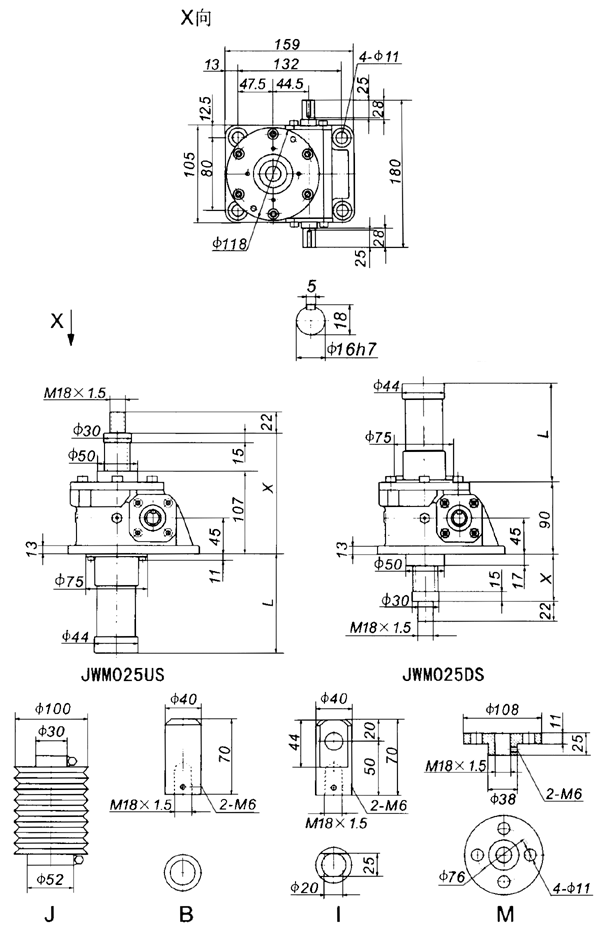

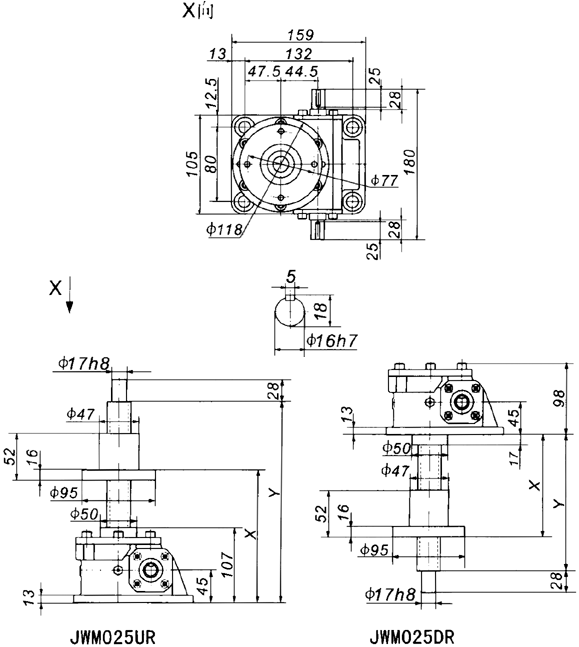

JWM025丝杠升降机外形尺寸
JWM025丝杠升降机外形尺寸表
    JWM025
行程(mm)
US
X
X
L
m(kg)
MIN
MAX
MIN
MAX
100
132
232
147
247
149
7.7
200
132
332
147
347
249
8.1
300
132
432
167
467
369
8.5
400
132
532
167
567
469
8.9
500
132
632
187
687
589
9.4
600
132
732
187
787
689
9.8
800
132
932
207
1007
909
11
1000
132
1132
207
1227
1129
12
1200
132
1332


1344
13
行程(mm)
DS
X
X
L
m(kg)
MIN
MAX
MIN
MAX
100
42
142
57
157
149
7.7
200
42
242
57
257
249
8.1
300
42
342
77
377
369
8.5
400
42
445
77
477
469
8.9
500
42
542
97
597
589
9.4
600
42
642
97
697
689
9.8
800
42
842
117
917
909
11
1000
42
1042
137
1137
1129
12
1200
42
1242


1344
13

行程(mm)
UR
X
Y
m(kg)
MIN
MAX
100
133
233
279
9.2
200
133
333
379
9.5
300
133
433
479
9.9
400
133
533
579
11
500
133
633
679
11
600
133
733
779
11
800
133
933
979
12
1000
133
1133
1179
13
1200
133
1333
1379
13
行程(mm)
DR
X
Y
m(kg)
MIN
MAX
100
79
179
189
9.2
200
79
279
289
9.5
300
79
379
389
9.9
400
79
479
489
11
500
79
579
589
11
600
79
679
689
11
800
79
879
889
12
1000
79
1079
1089
13
1200
79
1279
1389
13

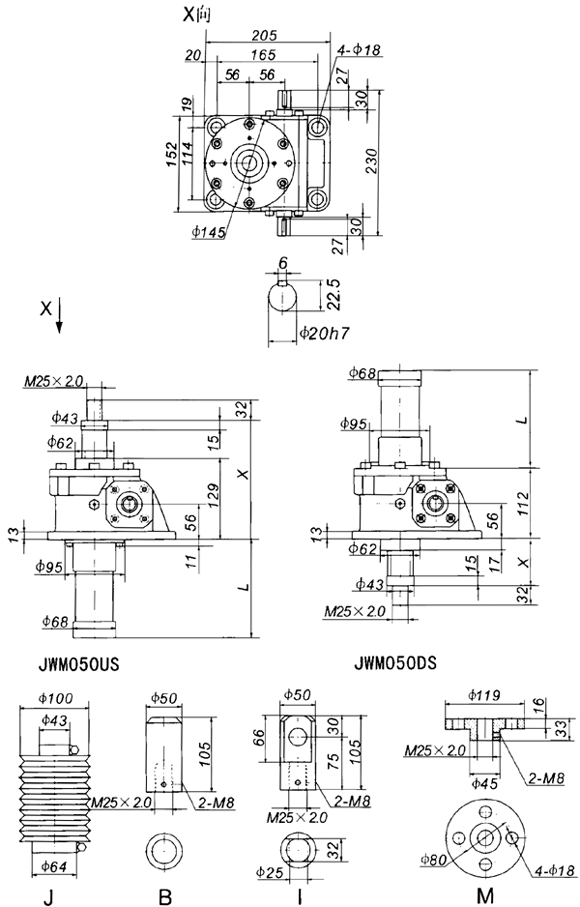

JWM050丝杠升降机外形尺寸
JWM050丝杠升降机外形尺寸表
    JWM050
行程(mm)
US
X
X
L
m(kg)
MIN
MAX
MIN
MAX
100
154
254
169
269
147
18
200
154
354
169
369
247
19
300
154
454
189
489
367
20
400
154
554
189
589
467
21
500
154
654
209
709
587
22
600
154
754
209
809
687
23
800
154
954
229
1029
907
25
1000
154
1154
249
1249
1127
27
1200
154
1354


1342
29
行程(mm)
DS
X
X
L
m(kg)
MIN
MAX
MIN
MAX
100
42
142
57
157
147
18
200
42
242
57
257
247
19
300
42
342
77
377
367
20
400
42
442
77
477
467
21
500
42
542
97
597
587
22
600
42
642
97
697
687
23
800
42
842
117
917
907
25
1000
42
1042
137
1137
1127
27
1200
42
1242
152


29


行程(mm)
UR
X
Y
m(kg)
MIN
MAX
100
157
257
330
22
200
157
357
430
22
300
157
457
530
23
400
157
557
630
24
500
157
657
730
25
600
157
757
830
26
800
157
957
1030
27
1000
157
1157
1230
29
1200
157
1357
1430
30
行程(mm)
DR
X
Y
m(kg)
MIN
MAX
100
107
207
218
22
200
307
318
22
300
107
407
418
23
400

107

507
518
24
500
107
607
618
25
600
107
707
718
26
800
107
907
918
27
1000
107
1107
1118
29
1200
107
1307
1318
30

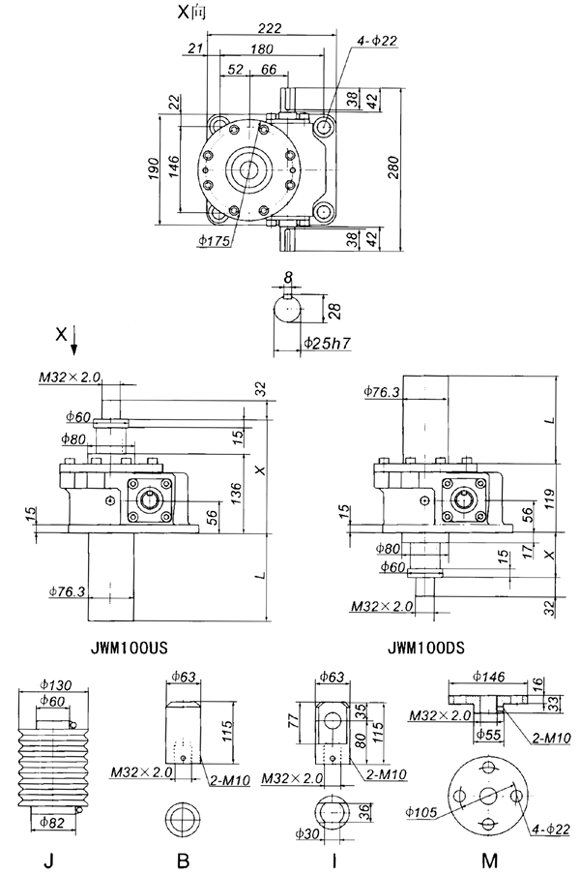

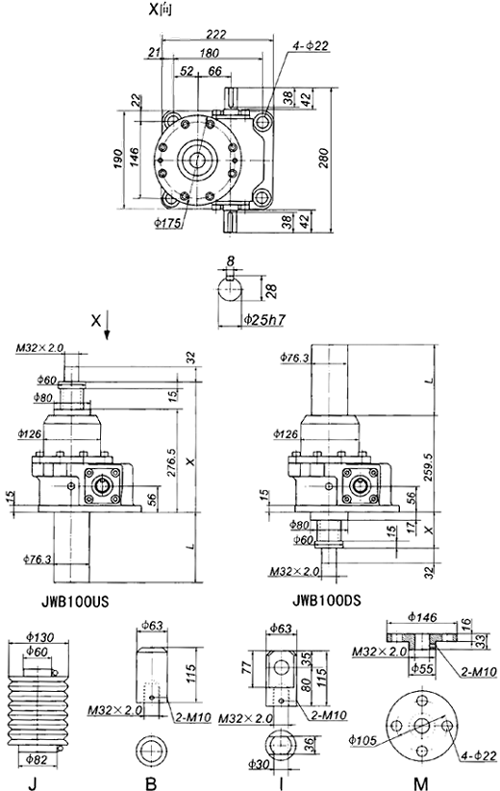

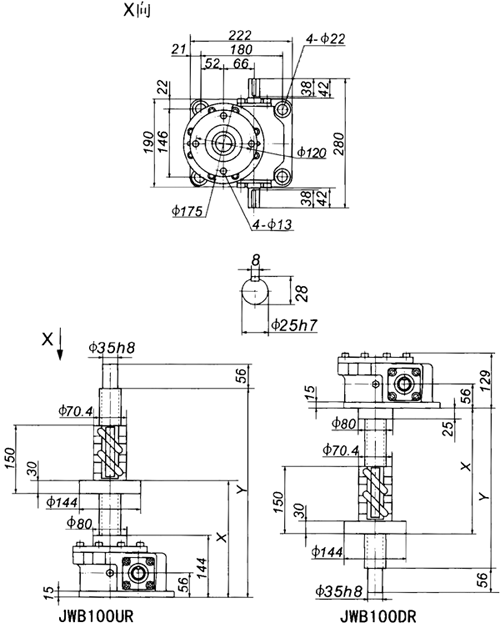

JWM100丝杠升降机外形尺寸
JWM100丝杠升降机外形尺寸表
    JWM100
行程(mm)
US
X
X
L
m(kg)
MIN
MAX
MIN
MAX
100
161
261
171
271
151
27
200
161
361
171
371
252
29
300
161
461
186
486
366
32
400
161
561
186
586
466
34
500
161
661
211
711
591
37
600
161
761
211
811
691
40
800
161
961
226
1026
906
45
1000
161
1161
236
1236
1116
50
1200
161
1361


1341
56
行程(mm)
DS
X
X
L
m(kg)
MIN
MAX
MIN
MAX
100
42
142
52
152
151
27
200
42
242
52
252
252
29
300
42
342
67
367
366
32
400
42
442
67
467
466
34
500
42
542
92
592
591
37
600
42
642
92
692
691
40
800
42
842
107
907
906
45
1000
42
1042
117
1117
1116
50
1200
42
1242
142


56

行程(mm)
UR
X
Y
m(kg)
MIN
MAX
100
184
284
344
32
200
184
384
444
33
300
184
484
544
34
400
184
584
644
36
500
184
684
744
37
600
184
784
844
38
800
184
984
1044
41
1000
184
1184
1244
43
1200
184
1384
1444
45
行程(mm)
DR
X
Y
m(kg)
MIN
MAX
100
115
215
225
32
200
115
315
325
33
300
115
415
425
34
400
115
515
525
36
500
115
615
625
37
600
115
715
725
38
800
115
915
925
41
1000
115
1115
1125
43
1200
115
1315
1325
45

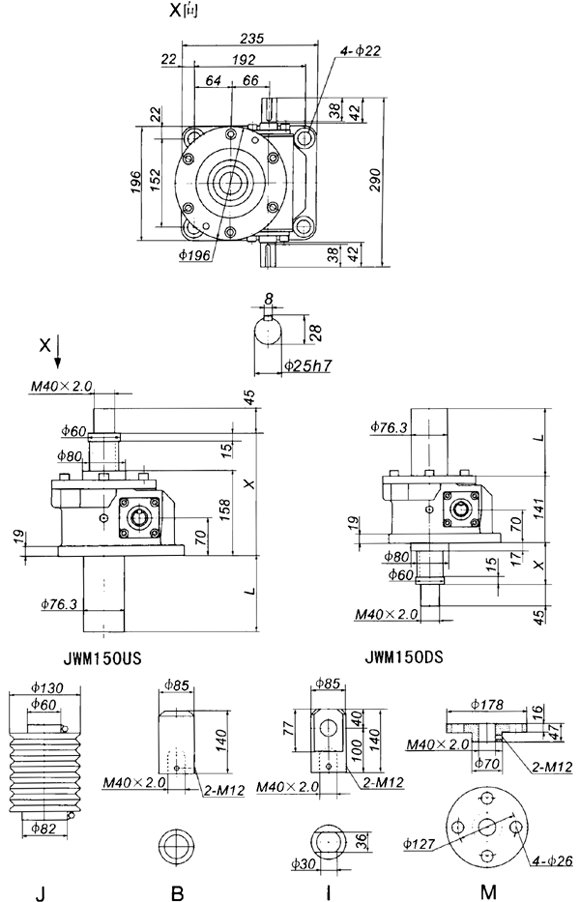

JWM150丝杠升降机外形尺寸
JWM150丝杠升降机外形尺寸表
    JWM150
行程(mm)
US
X
X
L
m(kg)
MIN
MAX
MIN
MAX
100
183
283
193
293
151
33
200
183
383
193
393
252
35
300
183
483
208
508
366
38
400
183
583
208
608
466
41
500
183
683
233
733
591
45
600
183
783
233
833
691
47
800
183
983
248
1048
906
53
1000
183
1183
258
1258
1116
59
行程(mm)
DS
X
X
L
m(kg)
MIN
MAX
MIN
MAX
100
42
142
52
152
151
33
200
42
242
52
252
252
35
300
42
342
67
367
366
38
400
42
442
67
467
466
41
500
42
542
92
592
591
45
600
42
642
92
692
691
47
800
42
842
107
907
906
53
1000
42
1042
117
1117
1116
59

行程(mm)
UR
X
Y
m(kg)
MIN
MAX
100
214
314
379
40
200
214
114
479
42
300
214
514
579
43
400
214
614
679
45
500
214
714
779
46
600
214
814
879
48
800
214
1014
1079
51
1000
214
1214
1279
54
1200
214
1414
1479
57
行程(mm)
DR
X
Y
m(kg)
MIN
MAX
100
128
228
239
40
200
128
328
339
42
300
128
428
439
43
400
128
528
539
45
500
128
628
639
46
600
128
728
739
48
800
128
928
939
51
1000
128
1128
1139
54
1200
128
1328
1339
57

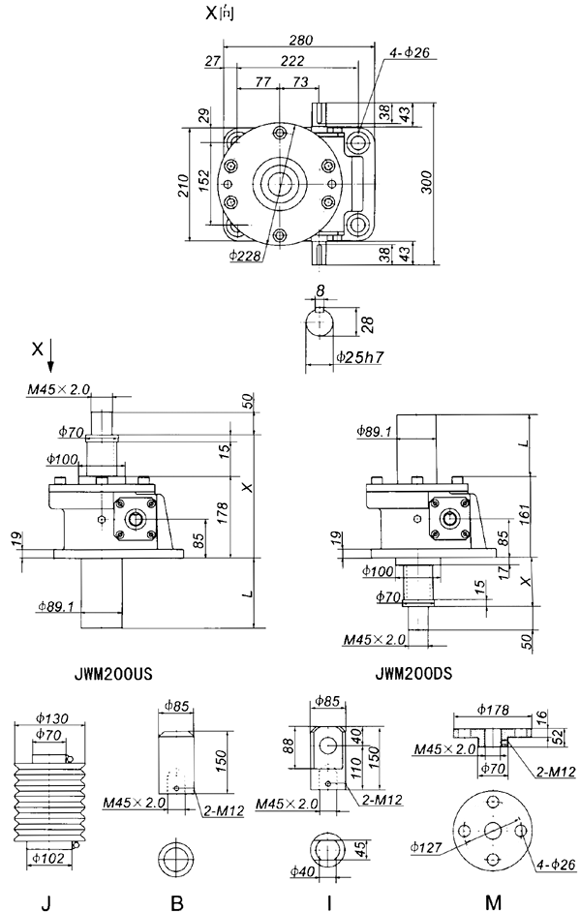

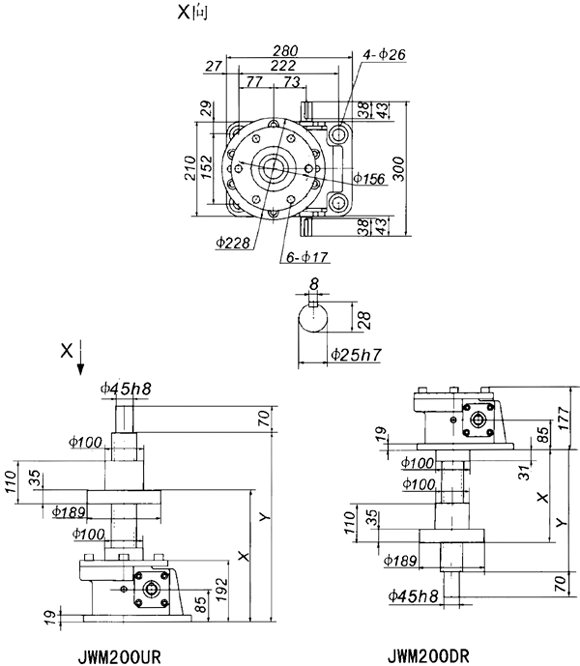

JWM200丝杠升降机外形尺寸
JWM200丝杠升降机外形尺寸表
    JWM200
行程(mm)
US
X
X
L
m(kg)
MIN
MAX
MIN
MAX
100
203
303
213
313
136
42
200
203
403
213
413
236
45
300
203
503
228
528
351
49
400
203
603
228
628
451
53
500
203
703
253
753
576
57
600
203
803
253
853
676
60
800
203
1003
268
1068
891
67
1000
203
1203
278
1278
1101
74
行程(mm)
DS
X
X
L
m(kg)
MIN
MAX
MIN
MAX
100
42
142
52
152
136
42
200
42
242
52
252
236
45
300
42
342
67
367
351
49
400
42
442
67
467
451
53
500
42
542
92
592
576
57
600
42
642
92
692
676
60
800
42
842
107
907
891
67
1000
42
1042
117
1117
1101
74

行程(mm)
UR
X
Y
m(kg)
MIN
MAX
100
237
337
422
56
200
237
437
522
58
300
237
537
622
60
400
237
637
722
62
500
237
737
822
64
600
237
837
922
66
800
237
1037
1122
71
1000
237
1237
1322
75
1200
237
1437
1522
79
行程(mm)
DR
X
Y
m(kg)
MIN
MAX
100
151
251
261
56
200
151
351
361
58
300
151
451
461
60
400
151
551
561
62
500
151
651
661
64
600
151
751
761
66
800
151
951
961
71
1000
151
1151
1161
75
1200
151
1351
1361
79

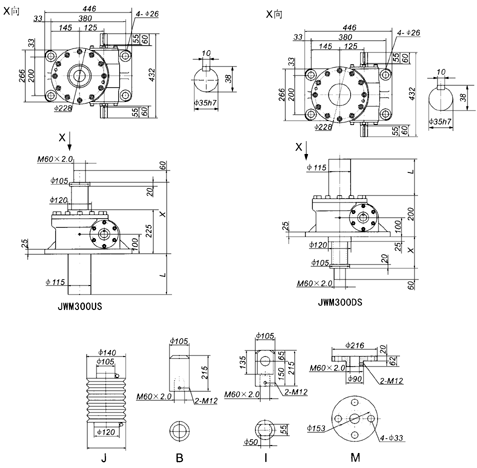

JWM300丝杠升降机外形尺寸
JWM300丝杠升降机外形尺寸表
    JWM300
行程(mm)
US
DS
m(kg)
X
X
L
X
X
L
MIN
MAX
MIN
MAX
MIN
MAX
MIN
MAX
100
255
355
265
365
135
55
155
65
165
135
118
200
255
455
265
465
235
55
255
65
265
235
123
300
255
555
280
580
350
55
355
80
380
350
128
400
255
655
280
680
450
55
455
80
480
450
134
500
255
755
295
795
565
55
555
95
595
565
139
600
255
855
295
895
665
55
655
95
695
665
145
800
255
1055
310
111, 0
880
55
855
110
910
880
155
1000
255
1255
330
1330
1100
55
1055
130
1130
1100
167

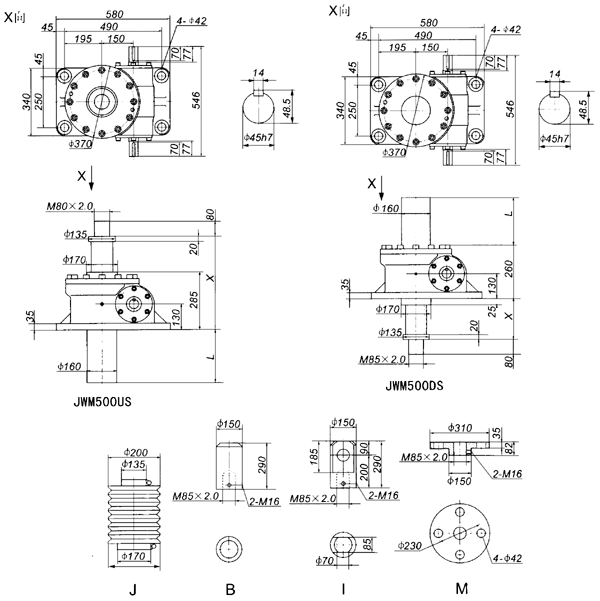

JWM500丝杠升降机外形尺寸
JWM500丝杠升降机外形尺寸表
    JWM500
行程(mm)
US
DS
m(kg)
X
X
L
X
X
L
MIN
MAX
MIN
MAX
MIN
MAX
MIN
MAX
100
315
415
320
420
137
55
155
60
160
137
248
200
315
515
320
520
237
55
255
60
260
237
260
300
315
615
340
640
357
55
355
80
380
357
273
400
315
715
340
740
457
55
455
80
480
457
284
500
315
815
350
850
567
55
555
90
590
567
297
600
315
915
350
950
667
55
655
90
690
667
308
800
315
1115
365
1165
882
55
855
105
905
882
332
1000
315
1315
380
1380
1097
55
1055
120
1120
1097
357

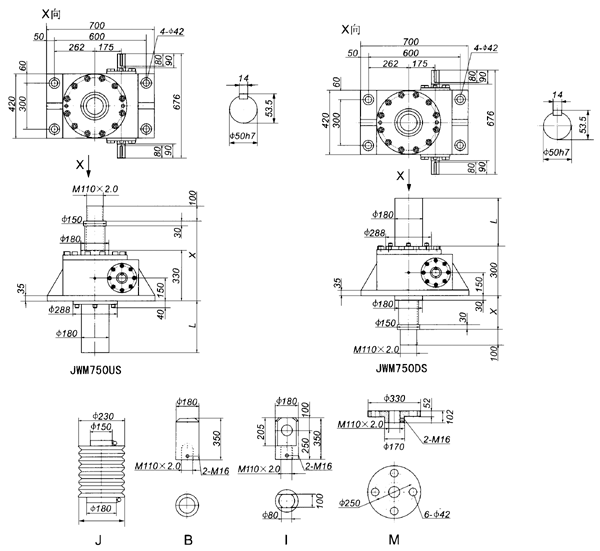

JWM750丝杠升降机外形尺寸
JWM750丝杠升降机外形尺寸表
    JWM750
行程(mm)
US
DS
m(kg)
X
X
L
X
X
L
MIN
MAX
MIN
MAX
MIN
MAX
MIN
MAX
100
370
470
380
480
197
70
170
80
180
197
370
200
370
570
380
580
297
70
270
80
280
297
384
300
370
670
395
695
412
70
370
95
395
412
401
400
370
770
395
795
512
70
470
95
495
512
415
500
370
870
410
910
627
70
570
110
610
627
431
600
370
970
410
1010
727
70
670
110
710
727
445
800
370
1170
425
1225
942
70
870
125
925
942
476
1000
370
1370


1152
70
1070



506

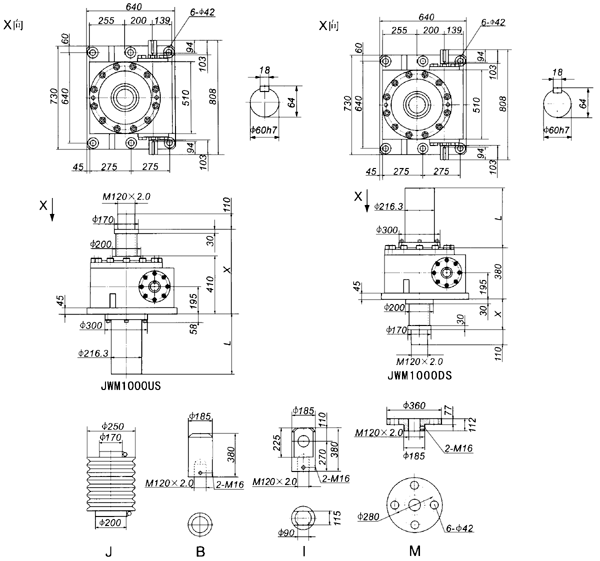

JWM1000丝杠升降机外形尺寸
JWM1000丝杠升降机外形尺寸表
    JWM1000
行程(mm)
US
DS
m(kg)
X
X
L
X
X
L
MIN
MAX
MIN
MAX
MIN
MAX
MIN
MAX
100
450
550
460
560
197
70
170
80
180
197
748
200
450
650
460
660
297
70
270
80
280
297
766
300
450
750
475
775
412
70
370
95
395
412
787
400
450
850
475
875
512
70
470
95
495
512
805
500
450
950
485
985
622
70
570
105
605
622
824
600
450
1050
485
1085
722
70
670
105
705
722
842
800
450
1250
500
1300
937
70
870
120
920
937
881

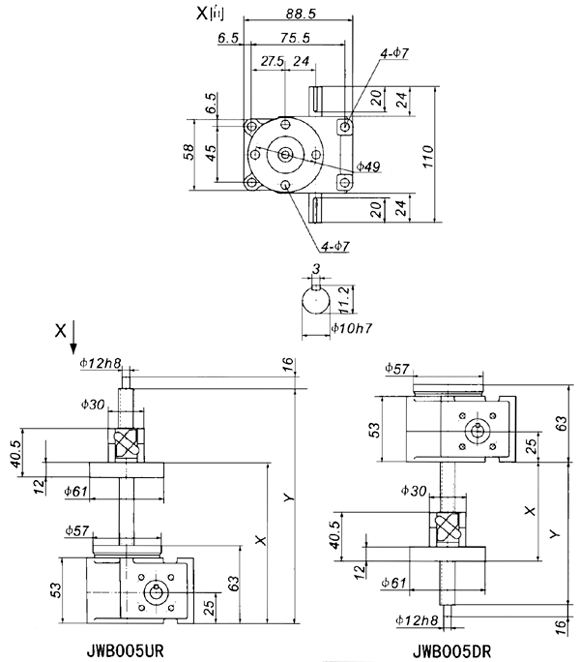

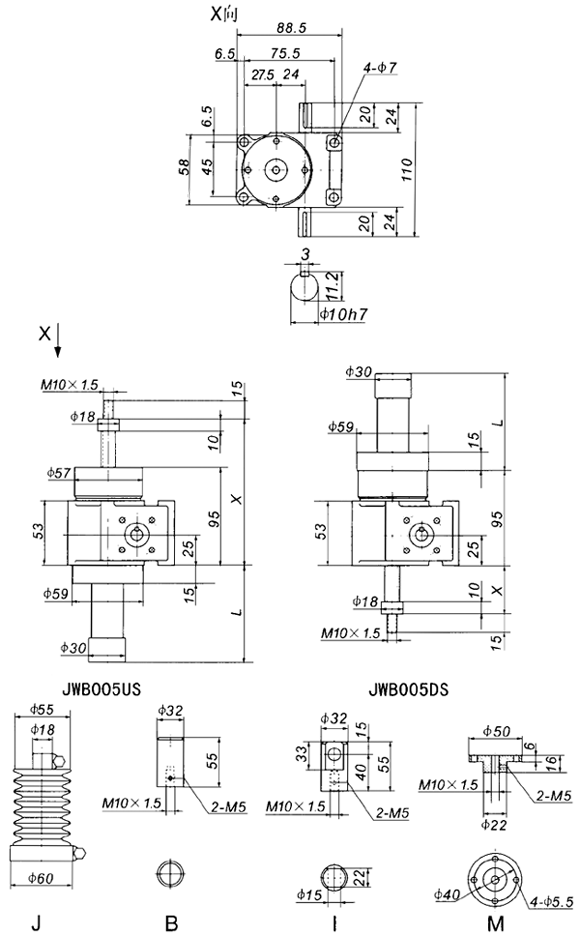

JWB005丝杠升降机外形尺寸
JWB005丝杠升降机外形尺寸表
        JWB005
行程(mm)
US
DS
m(kg)
X
X
L
X
X
L
MIN
MAX
MIN
MAX
MIN
MAX
MIN
MAX
100
115
215
160
260
188
20
120
65
165
188
3.0
200
115
315
160
360
288
20
220
65
265
288
3.2
300
115
415
200
500
428
20
320
105
405
428
3.4
400
115
515
200
600
528
20
420
105
505
528
3.6
500
115
615
235
735
663
20
520
140
640
663
3.8
600
115
715
235
835
763
20
620
140
740
763
4.0
800
115
915
270
1070
998
20
820
175
975
998
4.3

行程(mm)
UR
X
Y
m(kg)
MIN
MAX
100
84
184
224
2.7
200
84
284
324
2.8
300
84
384
424
2.9
400
84
484
524
3.1
500
84
584
624
3.2
600
84
684
724
3.3
800
84
884
924
3.6
行程(mm)
DR
X
Y
m(kg)
MIN
MAX
100
51
151
162
2.7
200
51
251
262
2.8
300
51
351
362
2.9
400
51
451
462
3.1
500
51
551
562
3.2
600
51
651
662
3.3
800
51
851
862
3.6

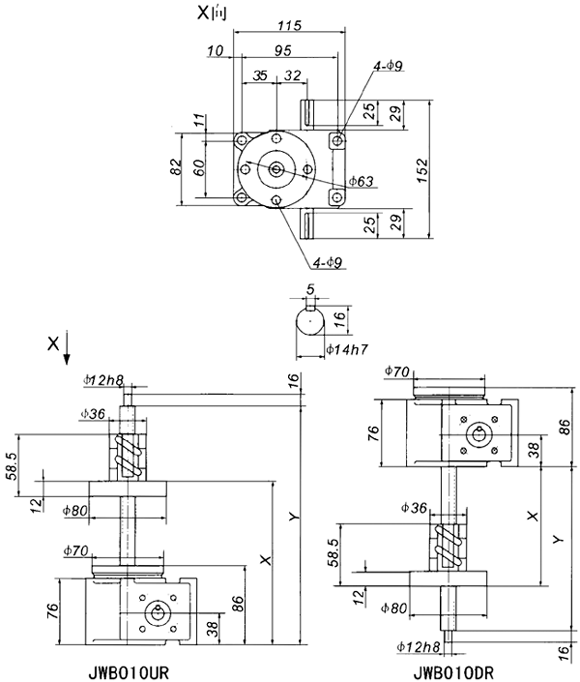

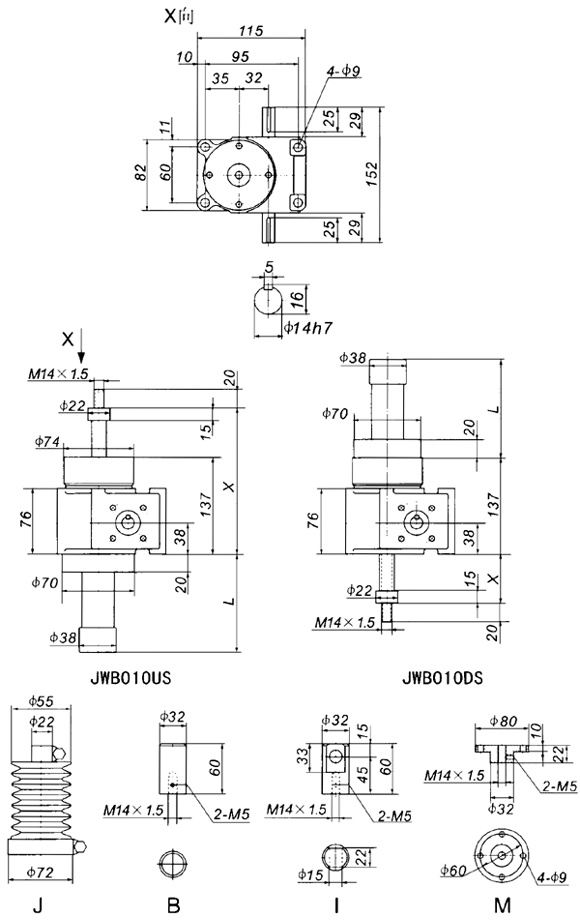

JWB010丝杠升降机外形尺寸
JWB010丝杠升降机外形尺寸表
    JWB010

行程(mm)
US
DS
m(kg)
X
X
L
X
X
L
MIN
MAX
MIN
MAX
MIN
MAX
MIN
MAX
100
162
262
212
312
194
25
125
75
175
194
6.7
200
162
362
212
412
294
25
225
75
275
294
7.0
300
162
462
252
552
434
25
325
115
415
434
7.4
400
162
562
252
652
534
25
425
115
515
534
7.6
500
162
662
287
787
669
25
525
150
650
669
8.0
600
162
762
287
887
769
25
625
150
750
769
8.2
800
162
962
322
1122
1004
25
825
185
985
1004
8.9
1000
162
1162
352
1352
1234
25
1025
215
1215
1234
9.5


行程(mm)
UR
X
Y
m(kg)
MIN
MAX
100
108
208
265
5.9
200
108
308
365
6.1
300
108
408
465
6.4
400
108
508
565
6.6
500
108
608
665
6.8
600
108
708
765
7.0
800
108
908
965
7.4
1000
108
1108
1165
7.9
行程(mm)
DR
X
Y
m(kg)
MIN
MAX
100
69
169
179
5.9
200
69
269
279
6.1
300
69
369
379
6.4
400
69
469
479
6.6
500
69
569
579
6.8
600
69
669
679
7.0
800
69
869
879
7.4
1000
69
1069
1079
7.9

JWB025丝杠升降机外形尺寸
JWB025丝杠升降机外形尺寸表
    JWB025
行程(mm)
US
DS
m(kg)
X
X
L
X
X
L
MIN
MAX
MIN
MAX
MIN
MAX
MIN
MAX
100
215
315
230
330
149
42
142
57
157
149
11
200
215
415
230
430
249
42
242
57
257
249
11
300
215
515
250
550
369
42
342
77
377
369
11
400
215
615
250
650
469
42
442
77
477
469
12
500
215
715
270
770
589
42
542
97
597
589
12
600
215
815
270
870
689
42
642
97
697
689
13
800
215
1015
290
1090
909
42
842
117
917
909
14
1000
215
1215
310
1310
1129
42
1042
137
1137
1129
14
1200
215
1415
325
1525
1344
42
1242
152
1352
1344
15

行程(mm)
UR
X
Y
m(kg)
MIN
MAX
100
133
233
309
9.2
200
133
333
409
9.5
300
133
433
509
9.9
400
133
533
609
11
500
133
633
709
11
600
133
733
809
11
800
133
933
1009
12
1000
133
1133
1209
13
1200
133
1333
1409
13
行程(mm)
DR
X
Y
m(kg)
MIN
MAX
100
108
208
219
9.2
200
108
308
319
9.5
300
108
408
419
9.9
400
108
508
519
11
500
108
608
619
11
600
108
708
719
11
800
108
908
919
12
1000
108
1108
1119
13
1200
108
1308
1319
13

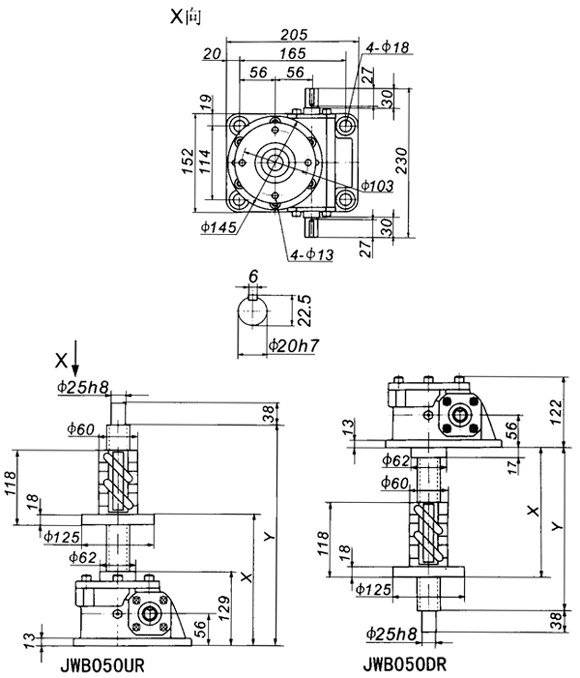

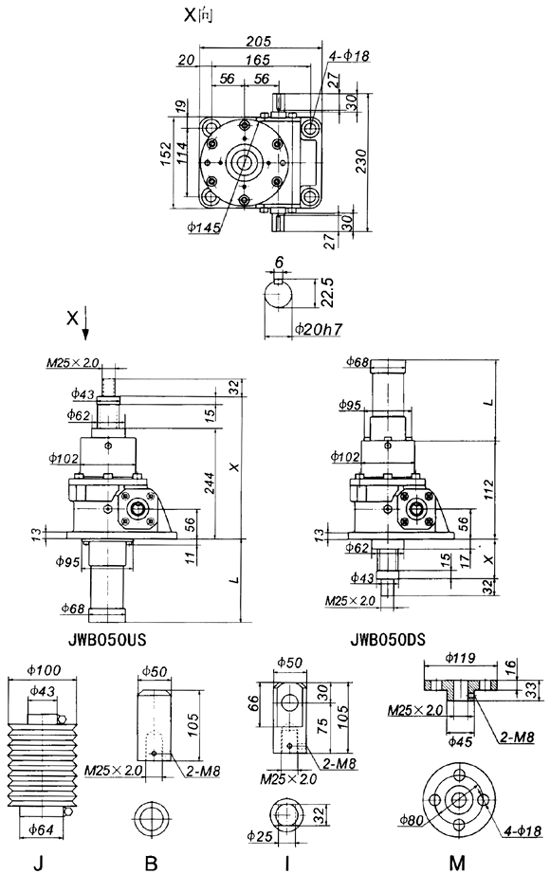

JWB050丝杠升降机外形尺寸
JWB050丝杠升降机外形尺寸表
    JWB050
行程(mm)
US
DS
m(kg)
X
X
L
X
X
L
MIN
MAX
MIN
MAX
MIN
MAX
MIN
MAX
100
269
369
284
384
147
42
142
57
157
147
23
200
269
469
284
484
247
42
242
57
257
247
23
300
269
569
304
604
367
42
342
77
377
367
24
400
269
669
304
704
467
42
442
77
477
467
25
500
269
769
324
824
587
42
542
97
597
587
26
600
269
869
324
924
687
42
642
97
697
687
27
800
269
1069
344
1144
907
42
842
117
917
907
29
1000
269
1269
364
1364
1127
42
1042
137
1137
1127
30
1200
269
1469
379
1579
1342
42
1242
152
1352
1342
32

行程(mm)
UR
X
Y
m(kg)
MIN
MAX
100
157
257
369
21
200
157
357
469
22
300
157
457
569
22
400
157
557
669
23
500
157
657
769
24
600
157
757
869
24
800
157
957
1069
26
1000
157
1157
1269
27
1200
157
1357
1469
29
行程(mm)
DR
X
Y
m(kg)
MIN
MAX
100
145
245
257
21
200
145
345
357
22
300
145
445
457
22
400
145
545
557
23
500
145
645
657
24
600
145
745
757
24
800
145
945
957
26
1000
145
1145
1157
27
1200
145
1345
1357
29


JWB100丝杠升降机外形尺寸

JWB100丝杠升降机外形尺寸表

      JWB100

行程(mm)
US
DS
m(kg)
X
X
L
X
X
L
MIN
MAX
MIN
MAX
MIN
MAX
MIN
MAX
100
302
402
312
412
151
42
142
52
152
151
36
200
302
502
312
512
252
42
242
52
252
252
38
300
302
602
327
627
366
42
342
67
367
366
41
400
302
702
327
727,
466
42
442
67
467
466
43
500
302
802
352
852
591
42
542
92
592
591
46
600
302
902
352
952
691
42
642
92
692
691
48
800
302
1102
367
1167
906
42
842
107
907
906
53
1000
302
1302
377
1377
1116
42
1042
117
1117
1116
58
1200
302
1502
402
1602
1341
42
1242
142
1342
1341
63


行程(mm)
UR
X
Y
m(kg)
MIN
MAX
100
184
284
414
31
200
184
384
514
32
300
184
484
614
33
400
184
584
714
34
500
184
684
814
35
600
184
784
914
36
800
184
984
1114
39
1000
184
1184
1314
41
1200
184
1384
1514
43
行程(mm)
DR
X
Y
m(kg)
MIN
MAX
100
185
285
295
31
200
185
385
395
32
300
185
485
495
33
400
185
585
595
34
500
185
685
695
35
600
185
785
795
36
800
185
985
995
39
1000
185
1185
1195
41
1200
185
1385
1395
43

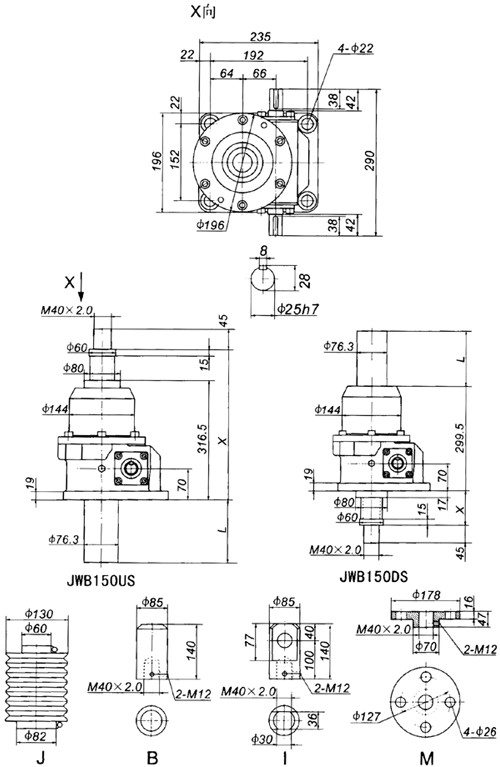

JWB150丝杠升降机外形尺寸
JWB150丝杠升降机外形尺寸表
    JWB150
行程(mm)
US
DS
m(kg)
X
X
L
X
X
L
MIN
MAX
MIN
MAX
MIN
MAX
MIN
MAX
100
342
442
352
452
151
42
142
52
152
151
46
200
342
542
352
552
252
42
242
52
252
252
48
300
342
642
367
667
366
42
342
67
367
366
51
400
342
742
367
767
466
42
442
67
467
466
54
500
342
842
392
892
591
42
542
92
592
591
57
600
342
942
392
992
691
42
642
92
692
691
60
800
342
1142
407
1207
906
42
842
107
907
906
65
1000
342
1342
417
1417
1116
42
1042
117
1117
1116
70

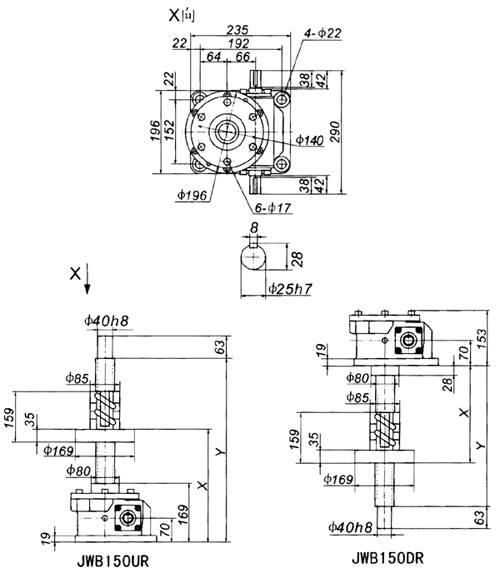

行程(mm)
UR
X
Y
m(kg)
MIN
MAX
100
214
314
448
41
200
214
414
548
42
300
214
514
648
43
400
214
614
748
45
500
214
714
848
46
600
214
814
948
47
800
214
1014
1148
50
1000
214
1214
1348
53
1200
214
1414
1548
55
行程(mm)
DR
X
Y
m(kg)
MIN
MAX
100
197
297
308
41
200
197
397
408
42
300
197
497
508
43
400
197
597
608
45
500
197
697
708
46
600
197
797
808
47
800
197
997
1008
50
1000
197
1197
1208
53
1200
197
1397
1408
55



JWM200丝杠升降机外形尺寸
JWM200丝杠升降机外形尺寸表
    JWB200
行程(mm)
US
DS
m(kg)
X
X
L
X
X
L
MIN
MAX
MIN
MAX
MIN
MAX
MIN
MAX
100
406
506
416
516
136
42
142
52
152
136
65
200
406
606
416
616
236
42
242
52
252
236
68
300
406
706
431
731
351
42
342
67
367
351
72
400
406
806
431
831
451
42
442
67
467
451
76
500
406
906
456
956
576
42
542
92
592
576
80
600
406
1006
456
1056
676
42
642
92
692
676
83
800
406
1206
471
1271
891
42
842
107
907
891
90
1000
406
1406
481
1481
1101
42
1042
117
1117
1101
97

行程(mm)
UR
X
Y
m(kg)
MIN
MAX
100
237
337
503
56
200
237
437
603
58
300
237
537
703
60
400
237
637
803
62
500
237
737
903
65
600
237
837
1003
67
800
237
1037
1203
71
1000
237
1237
1403
76
1200
237
1437
1603
80
行程(mm)
DR
X
Y
m(kg)
MIN
MAX
100
232
332
342
56
200
232
432
442
58
300
232
532
542
60
400
232
632
642
62
500
232
732
742
65
600
232
832
842
67
800
232
1032
1042
71
1000
232
1232
1242
76
1200
232
1432
1442
80
JWB300丝杠升降机外形尺寸
JWB300丝杠升降机外形尺寸表
    JWB300
行程(mm)
US
DS
m(kg)
X
X
L
X
X
L
MIN
MAX
MIN
MAX
MIN
MAX
MIN
MAX
100
480
580
490
590
135
55
155
65
165
135
153
200
480
680
490
690
235
55
255
65
265
235
159
300
480
780
505
805
350
55
355
80
380
350
166
400
480
880
505
905
450
55
455
80
480
450
172
500
480
980
520
1020
565
55
555
95
595
565
178
600
480
1080
520
1120
665
55
655
95
695
665
184
800
480
1280
535
1335
880
55
855
110
910
880
197
1000
480
1480
555
1555
1100
55
1050
130
1130
1100
210

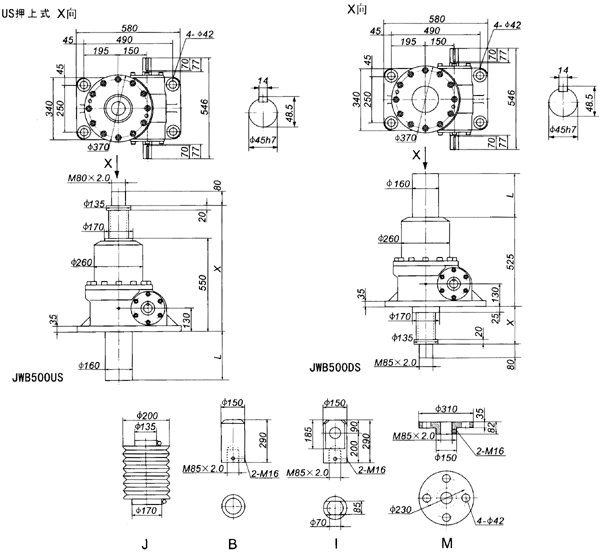

JWB500丝杠升降机外形尺寸
JWB500丝杠升降机外形尺寸表
    JWB500
行程(mm)
US
DS
m(kg)
X
X
L
X
X
L
MIN
MAX
MIN
MAX
MIN
MAX
MIN
MAX
100
580
680
585
685
137
55
155
60
160
137
310
200
580
780
585
785
237
55
255
60
260
237
320
300
580
880
605
905
357
55
355
80
380
357
330
400
580
980
605
1005
457
55
455
80
480
457
340
500
580
1080
615
1115
567
55
555
90
590
567
350
600
580
1180
615
1215
667
55
655
90
690
667
359
800
580
1380
630
1430
882
55
855
105
905
882
378
1000
580
1580
645
1645
1097
55
1055
120
1120
1097
398


JWM750丝杠升降机外形尺寸
JWM750丝杠升降机外形尺寸表

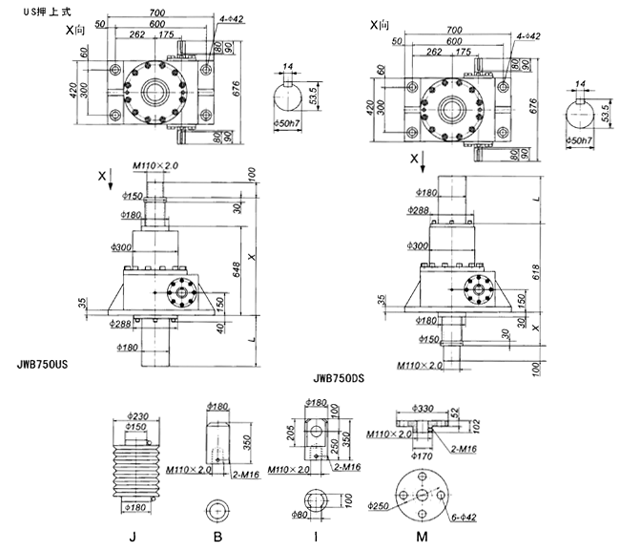

JWB750丝杠升降机外形尺寸
JWB750丝杠升降机外形尺寸表
    JWB750
行程(mm)
US
DS
m(kg)
X
X,
L
X
X
L
MIN
MAX
MIN
MAX
MIN
MAX
MIN
MAX
100
688
788
698
798
197
70
170
80
180
197
507
200
688
888
698
898
297
70
270
80
280
297
520
300
688
988
713
1013
412
70
370
95
395
412
536
400
688
1088
713
1113
512
70
470
95
495
512
550
500
688
1188
728
1228
627
70
570
110
610
627
566
600
688
1288
728
1328
727
70
670
110
710
727
580
800
688
1488
743
1543
942
70
870
125
925
942
610
1000
688
1688
753
1753
1152
70
1070
135
1135
1152
639

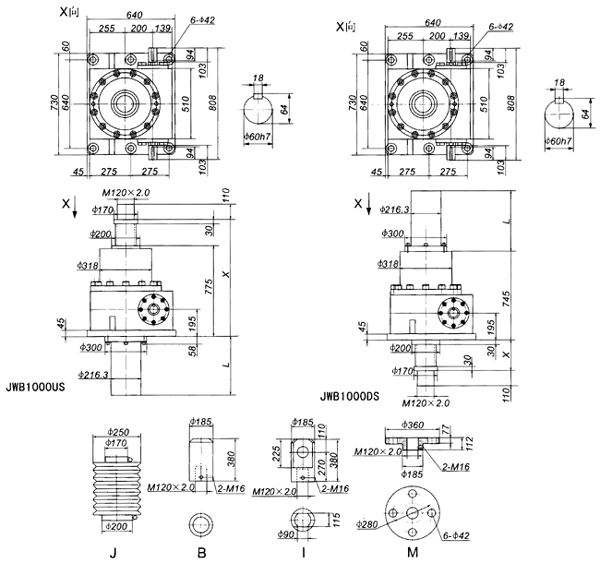

JWB1000外形尺寸
JWB1000外形尺寸表
    JWB1000
行程(mm)
US
DS
m(kg)
X
X
L
X
X
L
MIN
MAX
MIN
MAX
MIN
MAX
MIN
MAX
100
815
915
825
925
197
70
170
80
180
197
926
200
815
1015
825
1025
297
70
270
80
280
297
943
300
815
1115
840
1140
412
70
370
95
395
412
962
400
815
1215
840
1240
512
70
470
95
495
512
979
500
815
1315
850
1350
622
70
570
105
605
622
997
600
815
1415
850
1450
722
70
670
105
705
722
1014
800
815
1615
865
1665
937
70
870
120
920
937
1049

JW丝杠升降机附件
JW丝杠升降机附件
      支座安装广泛应用于开关装置、倾斜装置。
型号
A
B
C
D
E
F
002
75
60
15
64
12
25
005
75
60
15
64
12
25
010
75
60
15
86
15
35
025
100
75
20
115
20
45
050
105
75
25
158
25
58
100
145
100
40
201
30
76.3
150
155
105
50
224
44
76.3
200
173
110
63
244
50
89.1
      支架
JW丝杠升降机附件
      支座与支架配合,实现多方位升降。
型号
M
N
O
P
Q
R
S
T
U
V
W
X
002
130
100
12
100
118.5
2-φ12
15
15
28
30
15
005
130
100
12
100
118.5
2-φ12
15
15
28
30
15
010
180
130
15
150
178
2-φ18
15
25
40
45
17
025
180
130
15
150
178
2-φ18
20
25
40
45
30
050
200
150
15
170
200
2-φ18
25
25
40
45
35
100
280
220
22
240
290
4-φ22
40
159
30
70
70
55
150
360
280
27
300
360
4-φ33
50
195
40
85
85
70
200
400
320
30
380
450
4-φ33
63
210
40
90
90
75

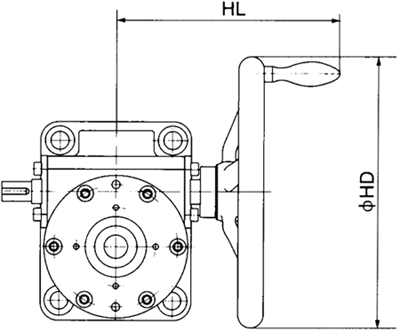

      手轮盘:
JW丝杠升降机附件
      此件只适应于JWM型工作在冲击、振动不大的场合,请不要应用在JWB、JWH结构中。
      手动操作扭矩=所需输入扭矩/手轮操作盘半径
      尺寸表:
型号
NV80
NV100
NV200
NV280
NV450
HD
HL
HD
HL
HD
HL
HD
HL
HD
HL
JWM002
80
108
JWM005
80
108
JWM010
80
122
100
125
JWM025
100
140
200
198
JWM050
200
221
280
229
JWM100
280
242
450
295
JWM150
280
247
450
300
JWM200
450
304
      注:手轮为外购件,以定货时实物尺寸为准。
      双头输出:
JW丝杠升降机附件
      适用于开闭装置、反转装置。














































































                                       苏ICP备11028451号-1
