KW锥面包络圆柱蜗杆减速器






锥面包络圆柱蜗杆减速器(JB/T5559—91)
    此类减速器适用于冶金、矿山、起重、运输、化工、建筑及轻工等行业。其工作条件为:蜗杆转速不超过1500r/min;工作环境温度为—40~+40℃,当工作环境温度低于0℃时, 起动前润滑油必须加热到0℃以上或采用低凝固点的润滑油;可正、反双向运转。

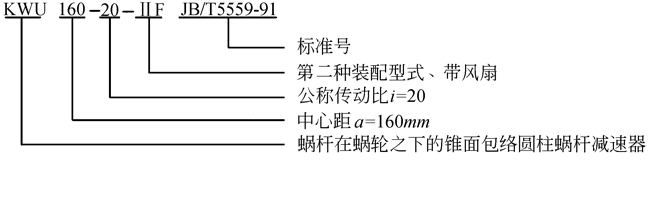

    (1)减速器的代号和标记方法
    减速器的代号包括:型号、中心距、公称传动比、装配型式。
    减速器的型号有三种:
    KWU:蜗杆在蜗轮之下的锥面包络圆柱蜗杆减速器;
    KWS:蜗杆在蜗轮之侧的锥面包络圆柱蜗杆减速器;
    KWO:蜗杆在蜗轮之上的锥面包络圆柱蜗杆减速器。


减速器的许用输入功率和许用输出转矩

传动
比代
公称
传动
比i
输入转速
n1(r/min)
中心距
代号
1
2
3
4
5
6
7
8
9
10
11
12
中心距
a(mm)
32
40
50
63
80
100
125
160
180
200
225
250
型号
KWU       KWS       KWO
许用输入功率P1P(kW);许用输出转矩T2P(N·m)
1
7.5
1500
P1P
0.76
1.16
1.98
3.22
7.62
15.61
19.98
32.54
42.51
50.86
64.56
T2P
28.7
44.1
80.1
142.6
343.6
700
900
1370
1925
2160
3000
1000
P1P
0.59
0.90
1.40
2.30
6.14
11.10
16.66
24.11
38.26
42.24
54.34
T2P
33.2
50.6
84.3
149.7
406.1
730
1100
1520
2600
2670
3700
750
P1P
0.49
0.77
1.15
1.88
5.29
8.59
14.45
18.89
31.74
35.83
42.05
T2P
36.5
57.2
91.31
161.74
462.4
750
1270
1570
2835
3020
3820
500
P1P
0.36
0.63
0.90
1.48
4.18
6.28
10.97
13.44
23.29
29.69
36.05
T2P
40.1
70.1
106.4
187.9
539.8
810
1430
1650
3000
3680
4850
2
10
1500
P1P
0.33
0.65
1.12
1.90
3.13
5.77
14.30
25.01
30.67
35.82
49.17
58.19
T2P
16.5
30.6
55.9
100.1
170.0
335.3
840
1480
1680
2120
2720
3470
1000
P1P
0.26
0.48
0.82
1.37
2.19
4.17
10.36
18.22
22.14
26.43
36.44
42.71
T2P
19.2
33.7
61.4
107.6
177.7
358.2
900
1610
1800
2320
3010
3780
750
P1P
0.23
0.38
0.66
1.15
1.79
3.51
8.39
13.99
17.02
20.46
28.55
35.19
T2P
21.9
36.0
65.6
118.0
191.7
399.1
960
1630
1830
2370
3120
4160
500
P1P
0.18
0.29
0.49
0.92
1.40
2.95
6.64
10.14
12.35
14.49
20.31
24.36
T2P
25.9
39.4
71.8
139.4
222.3
499.1
1120
1730
1950
2460
3260
4210
3
12.5
1500
P1P
0.84
1.48
3.05
4.81
11.68
19.56
30.84
31.23
44.72
55.40
T2P
55.1
101.7
206.7
360.5
860
1500
2140
2400
3030
4160
1000
P1P
0.62
1.10
2.05
3.44
8.75
16.46
22.15
28.21
32.97
40.69
T2P
60.5
111.7
223.1
378.4
940
1860
2280
3230
3320
4540
750
P1P
0.51
0.96
1.69
2.81
7.06
13.44
17.08
21.55
25.67
32.63
T2P
64.5
129.1
243.3
409.3
1000
2010
2320
3250
3410
4840
500
P1P
0.37
0.76
1.24
2.20
6.15
9.86
12.44
15.33
18.13
22.76
T2P
70.4
149.9
265.3
473.9
1290
2170
2490
3450
3530
4930
4
15
1500
P1P
0.50
0.75
1.42
2.35
4.05
10.57
19.56
27.54
32.89
47.38
49.89
T2P
34.0
51.8
104.6
190.5
342.0
900
1650
2430
2955
4200
4400
1000
P1P
0.39
0.59
1.08
1.63
3.19
7.89
14.39
20.44
24.97
35.00
41.28
T2P
39.7
60.0
117.8
196.0
391.5
980
1800
2660
3325
4610
, , 5500
750
P1P
0.32
0.51
0.95
1.33
2.62
7.42
13.20
16.49
20.82
26.75
35.36
T2P
42.7
68.2
135.7
210.0
421.4
1200
2150
2840
3670
4650
6260
500
P1P
0.23
0.42
0.72
1.04
2.07
5.69
10.56
12.18
16.50
19.29
26.73
T2P
46.5
84.0
153.7
242.2
487.2
1350
2470
3090
4260
4930
6980
5
20
1500
P1P
0.41
0.72
1.34
2.25
3.43
8.34
14.20
23.24
24.60
38.28
43.65
T2P
36.0
65.6
129.4
223.6
376.5
930
1600
2450
2825
4090
4980
1000
P1P
0.31
0.53
0.98
1.69
2.43
6.79
10.43
16.75
21.33
28.28
31.68
T2P
39.4
71.8
137.0
248.2
387.3
1100
1730
2580
3600
4490
5340
750
P1P
0.24
0.42
0.81
1.43
1.98
5.55
8.59
14.33
18.10
23.14
25.40
T2P
41.9
76.3
149.1
273.6
414.9
1180
1850
2880
4050
4810
5670
500
P1P
0.18
0.31
0.61
1.16
1.56
4.26
6.72
10.66
14.38
18.38
18.64
T2P
45.4
82.7
164.6
319.9
478.6
1320
2100
3130
4635
5550
6000
6
25
1500
P1P
0.22
0.55
0.95
1.86
3.18
5.94
10.16
13.62
17.52
24.81
29.68
T2P
22.6
64.5
119.1
243.3
429.7
790
1425
1750
2500
3155
4195
1000
P1P
0.16
0.41
0.69
1.36
2.25
4.80
8.67
12.95
15.80
18.00
23.18
T2P
24.4
70.4
129.9
265.3
445.7
950
1815
2460
3320
3390
4845
750
P1P
0.13
0.32
0.56
1.09
1.82
4.52
8.35
10.66
13.00
14.72
18.02
T2P
25.9
74.6
137.7
281.0
480.0
1160
2295
2660
3600
3645
4950
500
P1P
0.09
0.23
0.41
0.80
1.44
3.30
6.71
8.35
10.17
11.45
13.58
T2P
26.3
80.5
148.6
303.0
556.8
1250
2690
3045
4100
4110
5520
7
30
1500
P1P
0.18
0.34
0.51
0.98
1.58
2.64
5.28
11.67
13.18
19.02
20.75
21.15
T2P
21.4
41.3
62.7
121.9
226.1
387.4
808
1780
2010
3000
3305
3475
1000
P1P
0.14
0.27
0.40
0.71
1.19
1.92
4.06
8.54
10.74
14.22
15.13
15.45
T2P
24.7
48.3
71.7
128.3
247.7
414.3
900
1900
2350
3280
3525
3730
750
P1P
0.12
0.24
0.34
0.62
1.04
1.76
3.39
7.42
8.45
11.29
12.10
12.69
T2P
27.0
54.4
78.8
141.2
281.84
488.6
950
2100
2470
3410
3685
3980
500
P1P
0.09
0.17
0.28
0.48
0.80
1.31
2.74
5.69
6.94
8.68
8.74
9.92
T2P
30.1
57.8
95.4
160.5
316.6
524.3
1100
2300
2810
3680
3875
4570
8
40
1500
P1P
0.26
0.35
0.94
1.64
2.33
4.91
8.46
11.58
15.64
19.08
26.93
T2P
38.9
55.3
149.5
262.1
447.8
960
1700
2160
3160
3605
5630
1000
P1P
0.22
0.32
0.68
1.17
1.63
3.85
7.08
8.66
12.90
14.13
20.18
T2P
46.1
72.1
155.9
268.8
450.1
1075
2000
2325
3810
3915
6170
750
P1P
0.18
0.30
0.56
0.93
1.33
3.17
5.88
7.19
10.60
11.67
16.06
T2P
49.9
87.9
168.6
276.9
477.9
1150
2200
2505
4000
4145
6430
500
P1P
0.13
0.21
0.42
0.72
1.05
2.52
4.65
5.68
8.42
9.18
11.68
T2P
54.0
91.5
185.5
315.5
546.7
1325
2500
2885
4700
4800
6900
9
50
1500
P1P
0.15
0.24
0.30
0.67
1.30
1.89
4.02
6.20
10.77
12.06
15.46
18.92
T2P
25.1
41.1
56.2
137.7
281.0
439.3
940
1520
2400
3000
3520
4810
1000
P1P
0.11
0.20
0.27
0.50
0.97
1.49
3.54
5.45
8.32
10.03
11.53
14.08
T2P
28.7
49.3
74.7
148.6
303.0
508.8
1200
1900
2720
3660
3845
5270
750
P1P
0.09
0.16
0.23
0.41
0.78
1.23
2.88
4.92
6.92
8.72
9.57
11.67
T2P
31.4
51.3
84.1
156.0
318.0
543.8
1280
2250
2960
4210
4165
5725
500
P1P
0.06
0.14
0.16
0.29
0.57
0.97
2.13
4.03
5.48
7.20
7.55
9.20
T2P
34.2
54.9
87.1
165.8
337.6
626.3
1400
2750
3415
5000
4800
6600
10
60
1500
P1P
0.22
0.25
0.43
1.09
1.59
3.25
4.89
7.60
9.77
10.60
13.10
T2P
43.6
56.2
97.8
256.4
390.0
852
1300
2095
2800
3010
3800
1000
P1P
0.16
0.23
0.34
0.82
1.19
2.63
4.14
6.41
7.35
8.34
11.48
T2P
46.2
75.4
113.5
275.0
428.9
1000
1600
2615
3100
3490
4830
750
P1P
0.13
0.20
0.33
0.68
1.07
2.24
3.79
5.50
7.21
7.87
9.53
T2P
48.3
84.0
136.4
290.4
462.6
1100
1900
2830
3820
4100
5200
500
P1P
0.09
0.15
0.27
0.52
0.80
1.93
3.16
4.52
5.55
6.30
7.52
T2P
51.1
87.6
167.6
330.7
513.6
1340
2250
3290
4150
4735
6100

    注:KWO型减速器,当其中心距a=125~250mm时,承载能力P1及T2应乘以修正系数1.2。

减速器输出轴轴端的径向许用负荷FR或轴向许用负荷FA       (N)

心距a(mm)
公称传动比i
7.5
10
12.5
,
15
20
25
30
40
50
60
FR或FA
32
400
400
400
400
40
700
700
700
700
700
700
700
700
50
1000
1100
1100
1150
1200
1250
1300
1300
1300
1300
63
4000
4200
4400
4600
4800
5000
5200
5400
5400
5400
80
5000
5200
5400
5600
5800
6000
6200
6400
6400
6400
100
6000
6200
6400
6600
6800
7000
7200
7400
7400
7400
125
8500
8500
8800
9000
9200
9400
9600
9800
10000
11000
160
11000
11200
11400
11600
11800
12000
12300
12500
12700
13000
180
13000
13300
13500
13800
14000
14400
14600
14800
15000
15200
200
18000
18200
18400
18600
18800
19000
19200
19400
19400
19800
225
20500
20600
20800
21000
21200
21400
21600
21800
22000
22200
250
21000
21200
21400
21600
21800
22000
22200
22400
22600
22600

    注:表中的FR是根据外力作用于输出轴轴端的中点确定的。

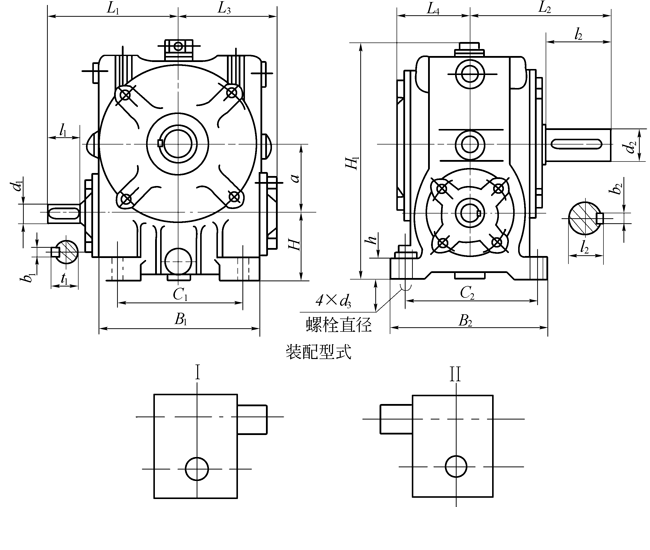

KWU减速器的外形、安装尺寸和装配型式           (mm)
型号\尺寸
, a
,
B1
B2
C1
C2
h
H
H1
d3
d1
l1
b1
KWU32
32
97
88
75
75
10
36
124
M5
12j6
25
4
KWU40
40
110
98
85
82
12
45
156
M 6
14j6
25
5
KWU50
50
130
120
100
100
15
48
182
M8
16j6
28
5
KWU63
63
146
140
115
120
16
60
223
M10
18j6
28
6
KWU80
80
175
170
140
145
20
71
270
M12
22j6
36
6
KWU100
100
210
200
170
170
24
80
324
M12
24j6
36
8
型号\尺寸
t1
L1
d2
l2
b2
t2
L2
L3
L4
质量(kg)
(不含油)
KWU32
135
78
16 j6
28
5
18
80
43
3.5
KWU40
16
84
20j6
36
6
22.5
95
49
7
KWU50
18
98
22j6
36
8
24.5
105
57
9
KWU63
20.5
118
30j6
58
8
33
136
86
65
16
KWU80
24.5
146
38k6
58
10
41
158
105
84
28
KWU100
27
165
40k6
82
12
43
190
123
95
43





KWU减速器的外形、安装尺寸和装配型式               (mm)
型号\尺寸
a
B1
B2
C1
C2
h
H
H1
d3
d1
l1
b1
KWU125
125
270
245
220
210
32
112
418
M16
32k6
58
10
KWU160
160
325
295
270
255
40
140
524
M16
42k6
82
12
KWU180
180
368
325
290
280
45
160
578
M20
45k6
82
14
KWU200
200
410
350
315
295
50
170
623
M20
48k6
82
14
KWU225
225
450
380
350
325
55
190
690
M24
48k6
82
14
KWU250
250
500
415
435
355
65
200
765
M24
55m6
82
16
型号\尺寸
t1
L1
d2
l2
b2
t2
L2
L3
L4
质量(kg)
(不含油)
KWU125
35
218
55m6
82
16
59
215
202
125
70
KWU160
45
276
65m6
105
18
69
266
242
157
130
KWU180
48.5
300
75m6
105
20
79.5
280
267
167
180
KWU200
51.5
324
80m6
130
22
85
321
299
185
247
KWU225
51.5
342
90m6
130
25
95
337
320
198
301
KWU250
59
374
100m6
165
28
106
390
343
219
406

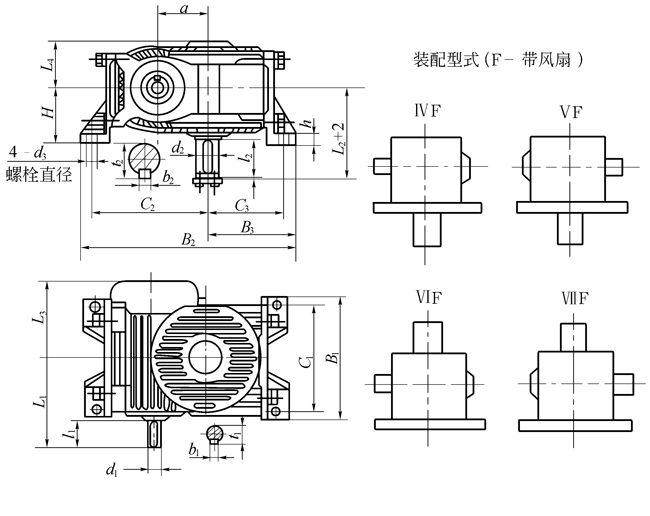

KWS减速器的外形、安装尺寸和装配型式            (mm)
型号\尺寸
a
B1
B2
B3
C1
C2
C3
d1
l1
b1
t1
L1
KWS32
32
105
157
66
85
81
56
12j6
25
4
13.5
78
KWS40
40
120
193
84
95
101
76
14j6
25
5
16
84
KWS50
50
140
225
87
120
118
87
16j6
28
5
18
98
KWS63
63
160
269
111
140
146
99
18j6
28
6
20.5
118
KWS80
80
195
331
140
160
176
125
22j6
36
6
24.5
146
KWS100
100
230
384
164
190
205
149
24j6

36

8
27
165

型号\尺寸
d2
l2
b2
t2
L2
L3
L4
h
H
d3
质量(kg)
(不含油)
KWS32
16j6
28
5
18
80
44
10
56
M5
4
KWS40
20j6
36
6
22.5
95
50
12
63
M6
8
KWS50
22j6
36
8
24.5
105
58
15
71
M8
11
KWS63
30j6
58
8
33
128
86
65
16
75
M10
19
KWS80
38k6
58
10
41
158
105
85
20
100
M12
32
KWS100
40k6
82
12
43
190
123
96
24
112
M12
54

KWS减速器的外形、安装尺寸和装配型式               /mm
型号\尺寸
a
B1
B2
B3
C1
C2
C3
d1
l1
b1
t1
L1
KWS125
125
290
501
211
245
272
193
32k6
58
10
35
218
KWS160
160
350
605
245
300
360
235
42k6
82
12
45
270
KWS180
180
390
690
280
330
385
255
45k6
82
14
48.5
300
KWS200
200
430
739
300
370
420
275
48k6
82
14
51.5
324
KWS225
225
470
815
325
380
465
300
48k6
82
14
51.5
342
KWS250
250
525
895
365
430
510
345
55m6
82
16
59
374

型号\尺寸
d2
l2
b2
t2
L2
L3
L4
h
H
d3
质量(kg)
(不含油)
KWS125
55m6
82
16
59
215
202
125
32
140
M16
82
KWS160
65m6
105
18
69
266
242
155
40
180
M16
150
KWS180
75m6
105
20
79.5
280
267
167
45
190
M20
210
KWS200
80m6
130
22
85
321
299
185
50
200
M20
278
KWS225
90m6
130
25
95
337
320
198
55
225
M24
365
KWS250
100m6
165
28
106
390
343
219
65
250
M24
480

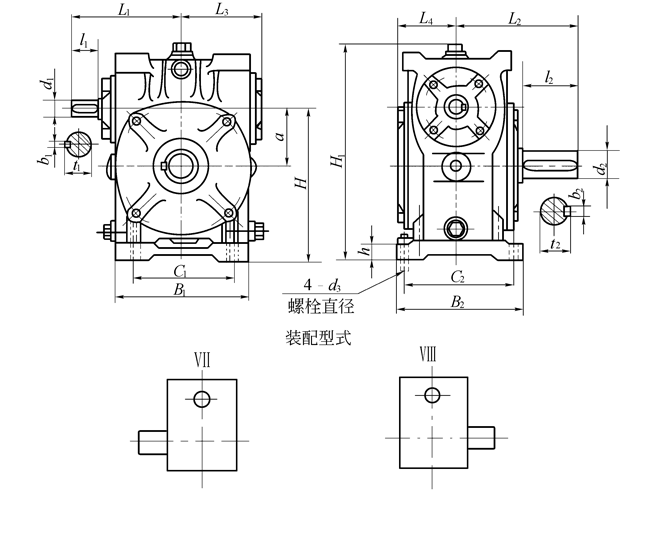

KWO减速器的外形、安装尺寸和装配型式           (mm)
型号\尺寸
a
B1
B2
C1
C2
h
H
H1
d3
d1
l1
b1
KWO32
32
97
88
75
75
10
90
126
M5
12j6
25
4
KWO40
40
110
98
85
82
12
112
156
M6
14j6
25
5
KWO50
50
130
120
100
100
15
132
189
M8
16j6
28
5
KWO63
63
146
140
115
120
16
160
221
M10
18j6
28
6
KWO80
80
175
170
140
145
20
200
270
M12
22j6
36
6
KWO100
100
210
200
170
170
24
250
339
M12
24j6
36
8

型号\尺寸
t1
L1
d2
l2
b2
t2
L2
L3
L4
质量(kg)
(不含油)
KWO32
13.5
78
16j6
28
5
18
80
43
3.8
KWO40
16
84
20j6
36
6
22.5
95
49
7.5
KWO50
18
98
22j6
36
8
24.5
105
57
10
KWO63
20.5
118
30j6
58
8
33
136
86
65
17
KWO80
24.5
146
38k6
58
10
41
158
105
84
29.5
KWO100
27
165
40k6
82
12
43
190
123
95
47

 KWO减速器的外形、安装尺寸和装配型式          mm)

型号\尺寸
a
B1
B2
C1
C2
h
H
H1
d3
d1
l1
b1
KWO125
125
270
245
220
210
32
315
424
M16
32 k6
58
10
KWO160
160
325
295
270
255
40
385
525
M16
42k6
82
12
KWO180
180
368
325
290
280
45
435
595
M20
45k6
82
14
KWO200
200
410
325
315
295
45
475
645
M20
48k6
82
14
KWO225
225
450
380
350
325
55
530
720
M24
48k6
82
14
KWO250
250
500
415
435
355
65
600
800
M24
55m6
82
16

型号\尺寸
t1
L1
d2
l2
b2
t2
L2
L3
L4
质量(kg)
(不含油)
KWO125
35
218
55m6
82
16
59
215
202
125
75
KWO160
45
276
65m6
105
18
69
266
242
155
138
KWO180
48.5
300
75m6
105
20
79.5
280
267
167
192
KWO200
51.5
324
80m6
130
22
85
321
299
185
264
KWO225
51.5
342
90m6
130
25
95
337
320
198
330
KWO250
59
374
100m6
165
28
106
390
343
219
450

KWU型锥面包络圆柱蜗杆减速器实体模型(Ⅰ—Ⅱ)JB/T 5559-91



KWU型锥面包络圆柱蜗杆减速器实体模型(Ⅰ)





KWU型锥面包络圆柱蜗杆减速器实体模型(Ⅱ)

KWU型锥面包络圆柱蜗杆减速器实体模型(ⅠF—ⅢF)JB/ T5559-91

KWU型锥面包络圆柱蜗杆减速器实体模型(ⅠF)

KWU型锥面包络圆柱蜗杆减速器实体模型(ⅡF)

KWU型锥面包络圆柱蜗杆减速器实体模型(ⅢF)

KWS型锥面包络圆柱蜗杆减速器实体模型(Ⅲ—Ⅵ)JB/T 5559-91

KWS型锥面包络圆柱蜗杆减速器实体模型(Ⅲ)

KWS型锥面包络圆柱蜗杆减速器实体模型(Ⅳ)

KWS型锥面包络圆柱蜗杆减速器实体模型(Ⅴ)

KWS型锥面包络圆柱蜗杆减速器实体模型(Ⅵ)

KWS型锥面包络圆柱蜗杆减速器实体模型(ⅣF—ⅦF)JB/T 5559-91

KWS型锥面包络圆柱蜗杆减速器实体模型 (ⅣF)

KWS型锥面包络圆柱蜗杆减速器实体模型(ⅣF)

KWS型锥面包络圆柱蜗杆减速器实体模型(ⅥF)

KWS型锥面包络圆柱蜗杆减速器实体模型(ⅦF)

KWO型锥面包络圆柱蜗杆减速器实体模型(Ⅶ—Ⅷ)JB/T 5559-91

KWO型锥面包络圆柱蜗杆减速器实体模型(Ⅶ)

KWO型锥面包络圆柱蜗杆减速器实体模型(Ⅷ)

KWO型锥面包络圆柱蜗杆减速器实体模型(ⅧF—ⅩF)JB/T 5559-91

KWO型锥面包络圆柱蜗杆减速器实体模型(ⅧF)

KWO型锥面包络圆柱蜗杆减速器实体模型(ⅨF)

KWO型锥面包络圆柱蜗杆减速器实体模型(ⅩF)


                                       苏ICP备11028451号-1
