当前位置：首页 - 产品展示

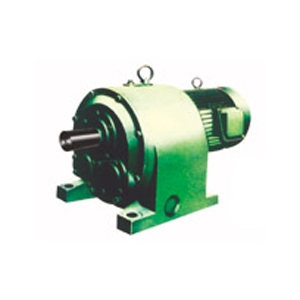

TZL、TZS、TZLD、TZSD硬齿面同轴式圆柱齿轮减速器






     同轴式圆柱齿轮减速器（JB/T7000-1993）是采用同归布置的渐开线圆柱齿轮外啮合传动，包括TZL、TZS、TZLD、TZSD型四个系列，TZL、TZLD型（二级传动）减速器输入轴与输出轴同轴线，TZS、TZSD型（三级传动）减速器与电动机通过法兰直接联接。具有规格范围和承载能力大、效率高的特点。

    工作条件：输入轴转速不大于1500r/min，齿轮圆周速度不大于20m/s，允许正、反转，工作环境温度－40～40℃，低于0℃时，启动前润滑油应预热，TZLD、TZSD型减速器直联电机为Y系列三相异步四级电动机，工作海拔高度不超过1000m。
    同轴式圆柱齿轮减速器适用于水平卧式安装，允许输出轴向下倾斜安装，输出轴与水平面夹角不大于20°。主要用于冶金、矿山、能源、建材、化工等行业同轴线布置的机械传动系统。

  型号与标记

    1.型号
    （1）TZL型—二级传动双出轴型同轴式圆柱齿轮减速器；
    （2）TZS型—三级传动双出轴型同轴式圆柱齿轮减速器；
    （3）TZLD型—二级传动直联电机型同轴式圆柱齿轮减速器；
    （4）TZSD型—三级传动直联电机型同轴式圆柱齿轮减速器。
    2.标记
    （1）双出轴型标记
 TZL、TZS系列同轴式齿轮减速机外形及安装尺寸JB/T7000-1993

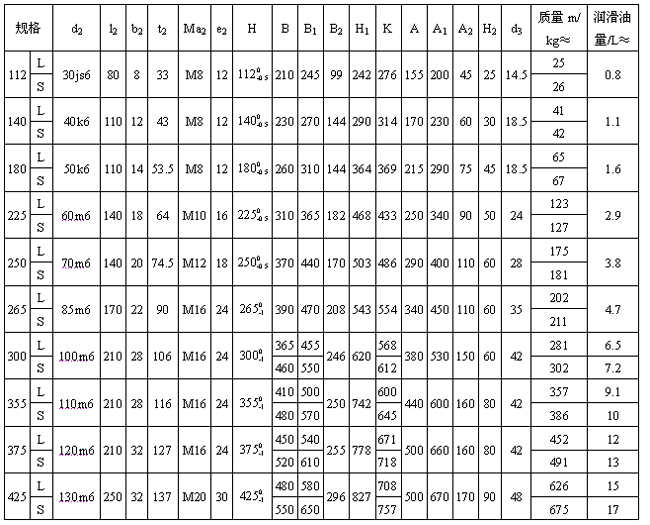

TZL、TZS型减速器主要尺寸              /mm
    注：L代表TZL，S代表TZS。
TZL型减速器输入轴轴伸尺寸        /mm
规格
实际传动比i
d1
l1
b1
t1
Ma1
e1
TZL
112
≤12.71
19js6
40
6
21.5
M4
8
14.29～20.33
16js6
40
5
18
M4
8
≥22.97
11js6
23
4
12.5
M3
6
140
≤12.41
24js6
50
8
27
M6
10
13.96～18.08
19js6
40
6
21.5
M4
8
≥19.21
16js6
40
5
18
M4
8
180
≤12.40
28js6
60
8
31
M6
10
13.61～17.58
24js6
50
8
27
M6
10
19.72
19js6
40
6
21.5
M4
8
225
≤12.53
38k6
80
10
41
M8
12
13.85～18.29
28js6
60
8
31
M6
10
≥20.65
24js6
50
8
27
M6
10
250
≤12.89
38k6
110
12
45
M8
12
14.11～20.16
32k6
80
10
35
M8
12
≥22.71
24js6
50
8
27
M6
10
265
≤12.08
50k6
110
14
53.5
M8
12
14.40～17.51
32k6
80
10
35
M8
12
19.52
28js6
60
8
31
M6
10
300
≤12.73
55m6
110
16
59
M10
16
13.92～17.80
42k6
110
12
45
M8
12
≥20.29
38k6
80
10
41
M8
12
355
≤12.65
55m6
110
16
59
M10
16
14.51～20.13
50k6
110
14
53.5
M8
12
22.24
42k6
110
12
45
M8
12
375
≤12.56
70m6
140
20
74.5
M12
18
14.08～20.16
55m6
110
16
59
M10
16
22.10
50k6
110
14
53.5
M8
12
425
≤12.58
70m6
140
20
74.5
M12
18
13.97～19.32
55m6
110
16
59
M10
16
22.44
50k6
110
14
53.5
M8
12
TZS型减速器输入轴轴伸尺寸     /mm
规格
实际传动比i
d1
l1
b1
t1
Ma1
e1
TZS
112
≤19.32
16js6
40
5
18
M4
8
≥21.66
11js6
23
4
12.5
M3
6
140
≤18.57
19js6
40
6
21.5
M4
8
≥20.59
16js6
40
5
18
M4
8
180
≤17.65
24js6
50
8
27
M6
10
≥20.42
19js6
40
6
21.5
M4
8
225
≤17.41
28js6
60
8
31
M6
10
≥20.30
24js6
50
8
27
M6
10
250
≤20.61
32k6
80
10
35
M8
12
≥23.28
24js6
50
8
27
M6
10
265
≤17.96
32k6
80
10
35
M8
12
≥19.41
28js6
60
8
31
M6
10
300
≤17.26
42k6
110
12
45
M8
12
≥20.44
38k6
80
10
41
M8
12
355
≤19.67
50k6
110
14
53.5
M8
12
≥21.37
42k6
110
12
45
M8
12
375
≤19.89
55m6
110
16
59
M10
16
≥21.60
50k6
110
14
53.5
M8
12
425
≤19.90
55m6
110
16
59
M10
16
≥22.52
50k6
110
14
53.5
M8
12

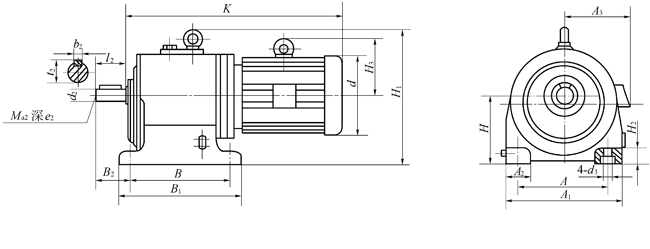

  TZLD、TZSD型减速器主要尺寸JB/T7000-1993

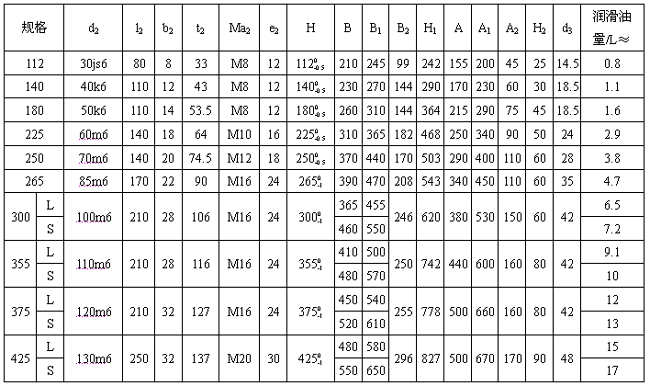

TZLD、TZSD型减速器主要尺寸             /mm

    注：L代表TZLD，S代表TZSD。

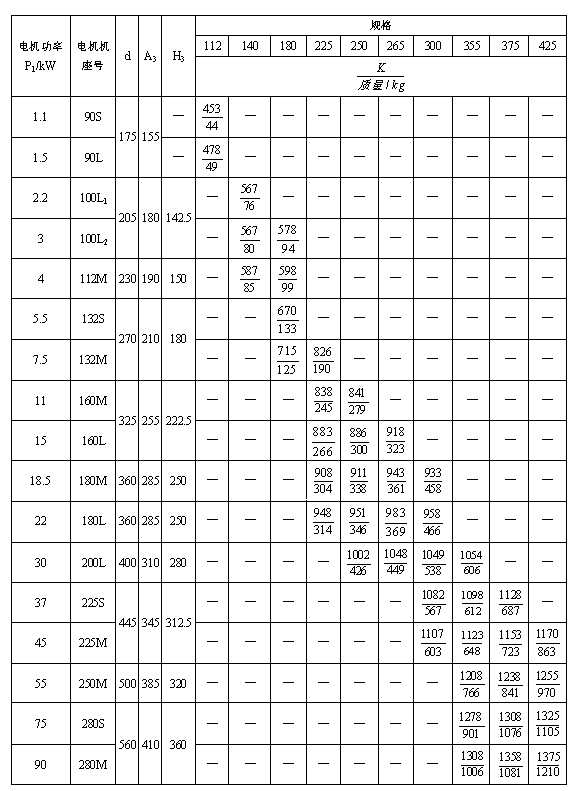

TZLD型减速器质量及直联电动机有关尺寸        /mm

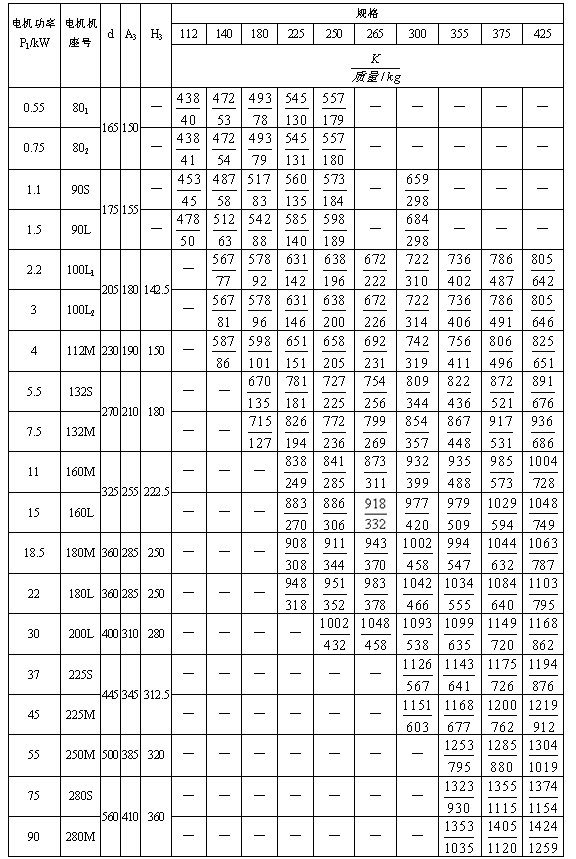

TZSD型减速器质量及直联电动机有关尺寸                  /mm
基本参数
    （1）减速器的中心高H及其极限偏差按GB12217-1990的规定。
    （2）减速器齿轮基本齿廓按GB/T1356-1988的规定。
    （3）减速器齿轮的模数mn按GB/T1357-1987的规定。
    （4）减速器的公称传动比见下表。
减速器的公称传动比
5
 ,
5.6
6.3
7.1
8
9
10
11.2
12.5
14
16
18
20
22.4
25
28
31.5
35.5
40
45
50
56
63
71
80
90
100
112
125
140
160
180
200



TZL型减速器的实际传动比i和公称输入功率P1N           /kW
,
输入转
速n1/
r·min-1
规格
112
140
180
225
250
265
300
355
375
425
i
P1N
i
P1N
i
P1N
i
P1N
i
P1N
i
P1N
i
P1N
i
P1N
i
P1N
i
P1N
1500
5.04
5.63
5.09
10.24
4.93
20.81
5.14
38.36
5.06
65.49
5.03
69.69
5.02
91.20
5.00
154.6
5.06
177.9
4.83
248.5
1000
3.76
6.83
13.87
25.58
43.66
46.47
60.86
103.2
118.8
165.7
750
2.82
5.13
10.42
19.20
32.76
34.85
45.80
77.36
88.99
124.8
1500
5.52
5.15
5.62
9.28
5.38
19.06
5.64
34.97
5.72
57.97
5.64
63.21
5.77
87.57
5.74
134.7
5.79
155.4
5.51
217.6
1000
3.43
6.19
12.71
23.32
38.65
42.15
58.40
89.88
103.9
145.2
750
2.58
4.65
9.55
17.49
28.99
31.62
43.79
67.39
77.76
108.9
1500
6.30
4.51
6.15
9.49
6.17
17.14
6.31
31.26
6.47
51.22
6.34
53.46
6.24
93.58
6.36
139.0
6.46
152.7
6.10
220.1
1000
3.01
6.32
11.43
20.85
34.15
35.65
62.39
92.69
101.8
146.8
750
2.26
4.75
8.59
15.65
25.63
26.74
46.81
69.62
76.43
110.2
1500
7.24
4.49
7.07
8.26
7.10
14.89
7.36
28.52
7.35
48.32
7.22
52.29
7.34
92.44
7.31
131.7
7.23
173.5
7.00
210.8
1000
2.99
5.51
9.93
19.02
32.22
34.87
61.63
87.92
115.7
140.6
750
2.25
4.14
7.45
14.27
24.18
26.16
46.25
65.88
86.85
105.7
1500
7.96
4.56
7.78
8.52
7.93
16.33
7.97
30.49
8.05
49.05
7.99
57.29
7.97
99.05
8.15
135.6
8.04
176.8
7.79
206.8
1000
3.04
5.68
10.89
20.33
32.71
38.20
66.05
90.46
117.9
137.9
750
2.29
4.27
8.17
15.26
24.53
28.67
49.53
67.94
88.50
103.7
1500
9.23
3.93
9.01
7.88
8.88
16.56
9.02
32.54
9.32
45.49
8.88
58.67
8.89
88.83
9.12
129.8
9.22
154.2
8.70
195.1
1000
2.62
5.25
11.02
21.69
30.33
39.12
59.24
86.55
102.9
130.2
750
1.97
3.95
8.27
16.29
22.76
29.34
44.43
64.96
77.18
97.65
1500
10.22
3.55
9.99
7.12
9.61
15.77
10.28
29.95
10.07
44.47
10.01
52.04
10.35
76.27
10.25
115.4
10.26
158.4
9.77
193.9
1000
2.37
4.75
10.51
19.97
29.65
34.70
50.86
76.95
105.7
129.4
750
1.78
3.57
7.89
14.99
22.25
26.03
38.14
57.81
79.25
96.97
1500
11.37
3.19
11.11
6.39
10.88
13.93
11.26
27.34
11.35
40.33
11.14
49.62
11.22
77.41
11.13
113.5
11.49
141.5
11.04
171.5
1000
2.13
4.26
9.28
18.23
26.89
33.08
51.61
75.69
94.34
114.4
750
1.60
3.20
6.98
13.68
20.18
24.83
38.72
56.84
70.76
85.84
1500
12.71
2.86
12.41
5.72
12.40
12.22
12.53
24.57
12.89
36.73
12.08
48.34
12.73
69.44
12.65
99.83
12.56
144.6
12.58
169.4
1000
1.91
3.82
8.15
16.38
24.49
32.23
46.30
66.56
96.46
113.0
750
1.44
2.87
6.12
12.29
18.38
24.19
84.73
49.92
72.31
84.74
1500
14.29
2.45
13.96
5.09
13.61
11.14
13.85
22.23
14.11
33.58
14.40
40.58
13.92
63.50
14.51
87.02
14.08
128.9
13.97
152.5
1000
1.64
3.40
7.43
14.82
22.39
27.06
42.34
58.02
85.94
101.7
750
1.23
2.55
5.58
11.12
16.81
20.31
31.77
43.52
64.45
76.31
1500
16.19
2.24
15.81
4.49
15.79
9.59
16.27
18.92
15.66
30.25
15.83
36.90
16.07
55.03
16.23
77.84
16.25
111.7
16.01
133.1
1000
1.49
3.00
6.40
12.62
20.17
24.62
36.69
51.90
74.47
88.74
750
1.13
2.25
4.81
9.47
15.14
18.46
27.52
38.92
55.86
66.56
1500
18.51
1.96
18.08
3.93
17.58
8.62
18.29
16.83
18.06
26.23
17.51
33.35
17.80
49.66
18.33
68.89
17.88
101.5
17.54
120.3
1000
1.31
2.62
5.75
11.22
17.49
22.24
33.11
45.93
67.68
80.23
750
0.99
1.97
4.32
8.42
13.13
16.68
24.84
34.45
50.76
60.16
1500
20.33
1.78
19.21
3.70
19.72
7.69
20.65
14.91
20.16
23.48
19.52
29.92
20.29
43.56
20.13
62.74
20.16
90.05
19.32
170.3
1000
1.19
2.47
5.13
9.94
15.66
19.95
29.05
41.83
60.04
73.55
750
0.90
1.86
3.85
7.46
11.75
14.97
21.79
31.38
45.03
55.16
1500
22.97
1.58
21.71
3.27
－
－
22.89
13.45
22.71
22.28
－
－
22.31
39.62
22.24
56.79
22.10
82.15
22.44
94.99
1000
1.06
2.18
－
8.97
14.87
－
26.42
37.87
54.77
63.33
750
0.81
1.64
－
6.74
11.15
－
19.81
28.40
41.08
47.51
1500
24.50
1.48
24.53
2.86
－
－
－
－
25.85
18.33
－
－
－
－
－
－
－
－
－
－
1000
0.99
1.91
－
－
12.22
－
－
－
－
－
750
0.75
1.44
－
－
9.17
－
－
－
－
－

TZS型减速器的实际传动比i和公称输入功率P1N                   /kW
输入转
速n1/
r·min-1
规格
112
140
180
225
250
265
300
355
375
425
i
P1N
i
P1N
i
P1N
i
P1N
i
P1N
i
P1N
i
P1N
i
P1N
i
P1N
i
P1N
1500
14.11
2.57
14.04
5.29
14.44
10.93
14.11
21.82
13.85
34.19
14.47
42.54
13.74
73.53
13.65
105.8
8.80
143.0
13.98
163.8
1000
1.75
3.53
7.29
14.55
22.80
28.37
49.04
70.54
95.40
109.2
750
1.29
2.65
5.47
10.92
17.10
21.28
36.78
52.91
71.56
81.95
1500
15.26
2.38
15.35
4.83
16.48
9.58
16.19
19.01
16.08
29.46
16.67
36.95
15.95
63.36
15.31
94.36
15.47
127.5
16.55
138.3
1000
1.59
3.22
6.39
12.68
19.65
24.64
42.25
62.91
85.20
92.25
750
1.19
2.42
4.80
9.51
14.74
18.49
31.69
47.19
63.90
69.19
1500
17.67
2.06
18.57
4.00
17.65
8.95
17.41
17.68
17.40
27.22
17.96
34.29
17.26
58.55
17.28
83.58
17.47
113.0
18.68
122.6
1000
1.38
2.67
5.97
11.79
18.15
22.87
39.04
55.73
75.34
81.74
750
1.04
2.01
4.48
8.85
13.62
17.16
29.29
41.80
56.51
61.31
1500
19.32
1.88
20.59
3.61
20.42
7.73
20.30
15.17
20.61
22.98
19.41
31.73
20.44
49.43
19.67
73.43
19.89
99.24
19.90
115.0
1000
1.26
2.41
5.15
10.12
15.34
21.16
32.96
48.96
66.17
76.68
750
0.95
1.81
3.87
7.59
11.51
15.88
24.73
36.73
49.63
57.52
1500
21.66
1.67
22.08
3.36
22.07
7.16
22.03
13.98
23.28
20.34
 , 22.93
26.85
22.40
45.11
21.37
67.61
21.60
91.37
22.52
101.6
1000
1.12
2.24
4.78
9.32
13.57
17.91
30.08
45.08
60.92
67.72
750
0.84
1.69
3.59
6.99
10.18
13.44
22.57
33.82
45.70
50.81
1500
24.84
1.46
24.06
3.09
26.02
6.07
24.01
12.82
25.31
18.72
24.67
24.96
25.74
39.26
24.72
58.45
24.98
78.99
25.50
89.77
1000
0.98
2.06
4.05
8.55
12.48
16.64
26.18
38.97
52.67
59.85
750
0.74
1.55
3.04
6.42
9.37
12.49
19.64
29.23
39.55
44.89
1500
27.60
1.32
29.01
2.56
27.79
5.68
28.87
10.67
27.65
17.13
28.81
21.83
27.85
36.28
27.40
52.71
27.70
71.24
29.18
78.46
1000
0.88
1.71
3.80
7.72
11.42
14.56
24.19
35.15
47.50
52.31
750
0.66
1.29
2.86
5.34
8.57
10.93
18.15
26.37
35.63
39.24
1500
30.36
1.20
31.78
2.34
32.00
4.94
31.34
9.83
31.24
15.16
31.64
19.46
32.76
30.84
31.46
45.92
31.73
62.19
31.36
72.99
1000
0.81
1.56
3.30
6.56
10.11
12.98
20.57
30.62
41.47
48.67
750
0.61
1.18
2.48
4.92
7.59
9.74
15.43
22.97
31.11
36.51
1500
34.64
1.05
36.54
2.03
34.94
4.52
34.38
8.96
35.35
13.40
35.60
17.30
35.55
28.42
34.84
41.47
35.41
55.73
35.81
63.93
1000
0.70
1.36
3.02
5.98
8.94
11.54
18.95
27.65
37.16
42.63
750
0.53
1.02
2.27
4.49
6.71
8.66
14.22
20.74
27.88
31.98
1500
39.82
0.91
40.19
1.85
40.05
3.95
38.45
8.01
40.15
11.80
40.55
15.19
39.64
25.49
40.06
36.06
39.63
49.79
39.59
57.83
1000
0.61
1.24
2.64
5.34
7.87
10.13
17.00
24.05
33.20
38.56
750
0.46
0.93
1.98
4.02
5.91
7.60
12.75
18.04
24.90
28.93
1500
43.80
0.83
46.57
1.59
46.11
3.43
44.86
6.87
43.94
10.78
44.86
13.73
46.18
21.88
44.64
32.36
44.02
44.83
45.43
50.39
1000
0.55
1.06
2.29
4.58
7.19
9.16
14.06
21.58
29.89
33.60
750
0.42
0.80
1.72
3.44
5.40
6.88
10.55
16.19
22.42
25.25
1500
50.76
0.71
51.59
1.44
51.45
3.07
48.58
6.34
50.91
9.31
49.83
12.36
50.04
20.19
49.95
28.92
50.49
39.09
50.56
45.28
1000
0.48
0.96
2.05
4.23
6.21
8.24
13.47
19.29
26.07
30.19
750
0.36
0.72
1.54
3.18
4.66
6.19
10.11
14.47
19.56
22.65
1500
56.22
0.65
57.38
1.29
57.65
2.74
54.98
5.60
54.97
8.62
56.19
10.96
56.80
17.79
56.17
25.72
56.23
35.09
56.50
40.52
1000
0.44
0.86
1.83
3.74
5.75
7.31
11.87
17.15
23.40
27.02
750
0.33
0.65
1.38
2.81
4.32
5.49
8.91
12.87
17.56
20.27
1500
62.53
0.58
64.14
1.16
62.38
2.53
62.62
4.92
61.99
7.64
62.50
9.85
62.11
16.27
60.94
23.70
62.96
31.34
63.46
36.07
1000
0.39
0.78
1.69
3.82
5.10
6.57
10.85
15.82
20.90
24.05
750
0.30
0.59
1.27
2.46
3.83
4.93
8.14
11.87
15.68
18.04
1500
69.90
0.52
72.12
1.03
70.58
2.24
68.59
4.49
70.42
6.73
67.81
9.08
71.68
14.10
69.30
20.85
68.80
28.68
71.72
31.92
1000
0.35
0.69
1.50
2.99
4.49
6.06
9.41
13.92
19.13
21.29
750
0.27
0.52
1.13
2.25
3.37
4.55
7.06
10.44
14.35
15.97
1500
78.60
0.46
81.70
0.91
80.48
1.96
76.33
4.03,
77.03
6.15
80.80
7.62
79.44
12.72
79.51
18.17
77.16
25.58
81.69
28.02
1000
0.31
0.61
1.31
2.69
4.10
5.09
8.49
12.12
17.06
18.69
750
0.24
0.46
0.99
2.02
3.08
3.82
6.37
9.09
12.80
14.02
1500
89.04
0.41
93.41
0.80
88.30
1.79
88.87
3.46
85.52
5.54
88.85
6.93
90.54
11.16
88.88
16.25
89.04
22.17
90.75
25.22
1000
0.28
0.54
1.20
2.31
3.70
4.63
7.44
10.84
14.78
16.82
750
0.21
0.41
0.90
1.74
2.78
3.48
5.59
8.13
11.09
12.62
1500
101.8
0.35
99.23
0.75
102.5
1.54
99.13
3.11
98.61
4.81
98.30
6.26
99.55
10.15
100.4
14.38
97.94
20.15
104.0
22.01
1000
0.24
0.50
1.03
2.07
3.21
4.18
6.77
9.59
13.44
14.68
750
0.18
0.38
0.78
1.56
2.41
3.14
5.08
7.20
10.09
11.02
1500
111.8
0.33
112.2
0.66
114.1
1.39
111.4
2.76
110.1
4.30
117.0
5.27
117.4
7.46
110.3
13.10
110.5
17.86
113.9
20.10
1000
0.22
0.44
0.93
1.85
2.87
3.52
4.98
8.74
11.91
13.45
750
0.17
0.33
0.70
1.39
2.16
2.65
3.74
6.56
8.94
10.09
1500
126.3
0.29
126.8
0.58
128.0
1.23
125.8
2.45
124.1
3.82
126.4
4.87
128.1
6.72
129.4
11.16
121.1
16.30
125.5
18.25
1000
0.20
0.39
0.82
1.64
2.55
3.25
4.49
7.45
10.88
12.17
750
0.15
0.30
0.62
1.23
1.92
2.44
3.37
5.59
8.16
9.13
1500
144.2
0.25
136.4
0.45
140.5
1.12
139.4
2.21
141.2
3.36
142.0
3.73
142.2
5.61
140.7
9.65
144.5
12.68
145.7
15.71
1000
0.17
0.30
0.75
1.48
2.24
2.49
3.75
6.44
8.46
10.49
750
0.13
0.23
0.57
1.11
1.69
1.87
2.82
4.84
6.35
7.88
1500
158.8
0.20
161.7
0.30
152.5
0.84
162.1
1.98
154.7
3.06
154.1
3.28
163.6
4.01
163.5
6.57
157.8
9.61
163.0
13.56
1000
0.14
0.20
0.56
1.33
2.05
2.19
2.68
4.39
6.41
9.05
750
0.11
0.15
0.42
1.00
1.54
1.65
2.01
3.30
4.82
6.79
1500
－
－
－
－
－
－
176.0
1.57
173.3
2.47
173.3
2.49
－
－
－
－
171.0
7.48
180.3
10.51
1000
－
－
－
1.05
1.65
1.66
－
－
4.99
7.01
750
－
－
－
0.79
1.24
1.25
－
－
3.75
5.26
1500
－
－
－
－
－
－
206.9
1.20
205.1
1.47
－
－
－
－
－
－
－
－
201.3
8.24
1000
－
－
－
0.80
0.98
－
－
－
－
5.51
750
－
－
－
0.61
0.74
－
－
－
－
4.14


TZLD、TZSD型减速器的实际传动比i、电机功率P1和选用系数KA­

电机功率P1/kW
实际传动比i
选用系数KA
型号
0.55
17.67
19.32
21.66
24.84
27.60
30.36
34.64
39.82
43.80
50.76
56.22
62.54
3.59
3.29
2.93
2.56
2.30
2.09
1.83
1.60
1.45
1.25
1.13
1.02
TZSD112
36.54
40.19
46.57
51.59
57.38
64.14
3.55
3.23
2.79
2.52
2.26
2.02
TZSD140
70.58
80.48
88.30
102.5
3.91
3.43
3.12
2.69
TZSD180
205.1
2.56
TZSD250



























TZLD、TZSD型减速器的实际传动比i、电机功率P1和选用系数KA­
电机功率P1/kW
实际传动比i
选用系数KA
型号
1.1
6.30
7.24
7.96
3.95
3.81
3.99
TZLD112
14.11
15.26
17.67
19.32
21.66
24.84
27.60
30.36
34.64
2.25
2.08
1.80
1.64
1.47
1.28
1.15
1.05
0.92
TZSD112
18.57
20.59
22.08
24.06
29.01
31.78
36.54
40.19
46.57
51.59
3.49
3.15
2.94
,
2.70
2.24
2.04
1.78
1.61
1.39
1.26
TZSD140
34.94
40.05
46.11
51.45
57.65
62.38
70.58
80.48
88.30
3.95
3.45
2.99
2.68
2.39
2.21
1.96
1.72
1.52
TZSD180
68.59
76.33
88.87
99.13
3.92
3.53
3.03
2.72
TZSD225
163.6
3.50
TZSD300

TZLD、TZSD型减速器的实际传动比i、电机功率P1和选用系数KA­
电机功率P1/kW
实际传动比i
选用系数KA
型号
1.5
5.04
5.52
6.30
1.36
3.30
2.89
TZLD112
7.24
7.96
2.80
2.92
TZLD112
14.11
15.26
17.67
19.32
21.66
24.84
27.60
1.65
1.53
1.32
1.21
1.08
0.94
0.84
TZSD112
14.04
15.35
18.57
20.59
22.08
24.06
29.01
31.78
36.54
40.19
46.57
51.59
3.39
3.10
2.56
2.31
2.15
1.98
1.64
1.50
1.30
1.18
1.02
0.92
TZSD140
26.02
27.79
32.00
34.94
40.05
46.11
51.45
57.65
62.38
70.58
80.48
88.30
3.89
3.64
3.16
2.90
2.53
2.20
1.97
1.76
1.62
1.43
1.26
1.15
TZSD180
54.98
62.62
68.59
76.33
88.87
99.13
3.59
3.15
2.88
2.59
2.22
1.99
TZSD225
77.03
85.82
98.61
3.94
3.55
3.08
TZSD250
142.2
163.6
3.59
2.57
TZSD300
TZLD、TZSD型减速器的实际传动比i、电机功率P1和选用系数KA­
电机功率P1/kW
实际传动比i
选用系数KA
型号
2.2
7.07
7.78
9.01
3.61
3.73
3.45
TZLD140
14.04
15.35
18.57
20.59
22.08
24.06
29.01
31.78
36.54
40.19
2.31
2.11
1.75
1.58
1.47
1.35
1.12
1.02
0.89
0.81
TZSD140
17.65
20.42
22.07
26.02
27.79
32.00
34.94
40.05
46.11
51.45
57.65
62.38
70.58
80.48
3.91
3.38
3.13
2.65
2.48
2.16
1.98
1.72
1.50
134
1.20
1.11
0.98
0.86
TZSD180
34.38
38.45
44.86
48.58
54.98
62.62
68.59
76.33
88.87
3.91
3.50
3.00
2.77
2.45
2.15
1.96
1.76
1.51
TZSD225
54.97
61.99
70.42
77.03
85.52
3.77
3.34
2.94
2.69
2.42
TZSD250
67.81
80.80
88.85
3.97
3.33
3.03
TZSD265
117.4
128.1
142.2
163.6
3.26
2.94
2.45
1.75
TZSD300
163.5
2.87
TZSD355
171.0
3.27
TZSD375
201.2
3.60
TZSD425
TZL, D、TZSD型减速器的实际传动比i、电机功率P1和选用系数KA­
电机功率P1/kW
实际传动比i
选用系数KA
型号
3
5.09
5.62
6.15
7.07
7.78
9.01
3.28
2.97
3.04
2.65
2.73
2.53
TZLD140
14.04
15.35
18.57
20.59
22.08
24.06
29.01
1.69
1.55
1.28
1.16
1.08
0.99
0.82
TZSD140
12.40
3.92
TZLD180
14.44
16.48
17.65
20.42
22.07
26.02
27.79
32.00
34.94
40.05
46.11
51.45
57.65
62.38
3.50
3.07
2.87
2.48
2.29
1.95
1.82
1.58
1.45
1.26
1.10
0.98
0.88
0.81
TZSD180
28.87
31.34
34.38
38.45
44.86
48.58
54.98
62.62
68.59
76.33
88.87
3.42
3.15
2.87
2.57
2.20
2.03
1.80
1.58
1.44
1.29
1.11
TZSD225
40.15
43.94
50.91
54.97
61.99
70.42
77.03
85.52
3.78
3.45
2.98
2.76
2.45
2.16
1.97
1.18
TZSD250
49.83
56.19
3.96
3.51
TZSD265
62.50
67.81
80.80
88.85
3.16
2.91
2.44
2.22
TZSD265
90.54
99.55
117.4
128.1
142.2
163.6
3.58
3.25
2.39
2.15
1.80
1.28
TZSD300
129.4
140.7
163.5
3.58
3.09
2.11
TZSD355
157.8
171.0
3.08
2.40
TZSD375
180.3
201.2
3.37
2.64
TZSD425
TZLD、TZSD型减速器的实际传动比i、电机功率P1和选用系数KA­
电机功率P1/kW
实际传动比i
选用系数KA
型号
4
5.09
5.62
6.15
7.07
7.78
9.01
2.46
2.23
2.28
1.99
2.05
1.90
TZLD140
14.04
15.35
18.57
20.59
22.08
1.27
1.16
0.96
0.87
0.81
TZSD140
7.10
7.93
8.88
9.61
10.88
12.40
3.58
3.93
3.97
3.79
3.35
2.94
TZLD180
14.44
16.48
17.65
20.42
22.07
26.02
27.79
32.00
34.94
40.05
46.11
2.63
2.30
2.15
1.86
1.72
1.46
1.37
1.19
1.09
0.95
0.82
TZSD180
20.30
22.03
24.01
3.65
3.36
3.08
TZSD225
28.87
31.34
34.38
38.45
44.86
48.58
54.98
62.62
68.59
76.33
88.87
2.56
2.36
2.15
1.92
1.65
1.52
1.35
1.18
1.08
0.97
0.83
TZSD225
31.24
35.35
40.15
43.94
50.91
54.97
61.99
70.42
77.03
85.52
3.65
3.22
2.84
2.59
2.24
2.07
1.84
1.62
1.48
1.33
TZSD250
40.55
44.86
49.83
56.19
62.50
67.81
80.80
88.85
3.65
3.30
2.97
2.63
2.37
2.18
1.83
1.67
TZSD265
62.11
71.68
79.44
90.54
99.55
117.4
128.1
142.2
163.6
3.91
3.39
3.06
2.68
2.44
1.79
1.62
1.35
0.96
TZSD300
88.88
100.4
110.3
129.4
140.7
153.5
3.91
3.46
3.15
2.68
2.32
1.58
TZSD355
121.1
144.5
157.8
171.0
3.92
3.05
2.30
1.80
TZSD375
145.7
163.0
180.3
201.2
3.78
3.26
2.53
1.98
TZSD425
TZLD、TZSD型减速器的实际传动比i、电机功率P1和选用系数KA­
电机功率P1/kW
实际传动比i
选用系数KA
型号
5.5
4.93
5.38
6.17
7.10
7.93
8.88
3.64
3.33
3.00
2.60
2.86
2.89
TZLD180
14.44
16.48
17.65
20.42
22.07
26.02
27.79
32.00
1.91
1.68
1.56
1.35
1.25
1.06
0.99
0.86
TZSD180
14.11
16.19
17.41
20.30
22.03
24.01
28.87
31.34
34.38
38.45
44.86
48.58
54.98
62.62
3.82
3.32
3.09
2.65
2.44
2.24
1.86
1.72
1.57
1.40
1.20
1.11
0.98
0.86
TZSD225
23.28
25.31
27.65
31.24
35.35
40.15
43.94
50.91
54.97
61.99
3.56
3.27
3.00
2.65
2.34
2.06
1.88
1.63
1.51
1.34
TZSD250
28.21
31.64
35.60
40.55
44.86
49.83
3.82
3.40
3.02
2.66
2.40
2.16
TZSD265
56.19
62.50
67.81
1.92
1.72
1.59
TZSD265
46.18
50.04
56.80
62.11
71.68
3.83
3.53
3.11
2.84
2.47
TZSD300
69.30
79.51
88.88
100.4
110.3
3.64
3.18
2.84
2.52
2.29
TZSD355
89.04
97.94
110.5
121.1
144.5
157.8
171.0
3.88
3.52
3.12
2.85
2.22
1.68
1.31
TZSD375
104.0
113.9
125.5
145.7
163.0
180.3
201.2
3.85
3.51
3.19
2.75
2.37
1.84
1.44
TZSD425

TZLD、TZSD型减速器的实际传动比i、电机功率P1和选用系数KA­
电机功率P1/kW
实际传动比i
选用系数KA
型号
7.5
4.93
5.38
6.17
7.93
8.88
2.67
2.44
2.20
2.09
2.12
TZLD180
14.44
16.48
17.65
20.42
22.07
1.40
1.23
1.15
0.99
0.92
TZSD180
7.97
10.28
11.26
3.91
3.84
3.51
TZLD225
14.11
16.19
17.41
20.30
22.03
24.01
28.87
31.34
2.80
2.44
2.27
1.94
1.79
1.64
1.37
1.26
TZSD225
34.38
38.45
44.86
48.58
1.15
1.03
0.88
0.81
TZSD225
16.08
17.40
20.61
23.28
25.31
27.65
31.24
35.35
40.15
43.94
50.91
54.97
61.99
3.78
3.49
2.95
2.61
2.40
2.20
1.94
1.72
1.51
1.38
1.19
1.11
0.98
TZSD250
22.93
24.67
28.21
31.64
35.60
40.55
44.86
49.83
56.19
62.50
67.81
3.44
3.20
2.80
2.50
2.22
1.95
1.76
1.58
1.41
1.26
1.16
TZSD265
35.55
39.64
46.18
50.04
56.80
62.11
71.68
3.64
3.27
2.81
2.59
2.28
2.09
1.81
TZSD300
49.95
56.17
60.94
69.30
79.51
88.88
100.4
110.3
3.71
3.30
3.04
2.67
2.33
2.08
1.84
1.68
TZSD355
68.80
77.16
89.04
97.94
110.5
3.68
3.28
2.84
2.58
2.29
TZSD375
121.1
144.5
157.8
171.0
2.09
1.63
1.23
0.96
TZSD375
81.69
90.75
104.0
113.9
125.5
145.7
163.0
180.3
201.2
3.59
3.23
2.82
2.58
2.34
2.01
1.74
1.35
1.06
TZSD425
TZLD、TZSD型减速器的实际传动比i、电机功率P1和选用系数KA­
电机功率P1/kW
实际传动比i
选用系数KA
型号
11
5.14
5.64
6.31
7.36
7.97
9.02
3.35
3.06
2.73
2.49
2.67
2.84
TZLD225
14.11
16.19
17.41
20.30
22.03
24.01
28.87
31.34
1.91
1.66
1.55
1.33
1.22
1.12
0.93
0.86
TZSD225
9.32
10.07
11.35
3.99
3.97
3.53
TZLD250
13.85
16.08
17.40
20.61
23.28
25.31
27.65
31.24
35.35
40.15
43.94
50.91
2.99
2.58
2.38
2.01
1.78
1.54
1.50
1.33
1.17
1.03
0.94
0.81
TZSD250
14.47
16.67
17.96
19.41
22.93
24.67
3.72
3.23
3.00
2.77
2.35
2.18
TZSD265
28.21
31.64
35.60
40.55
44.86
49.83
56.19
62.50
1.91
1.70
1.51
1.33
1.20
1.08
0.96
0.86
TZSD265
22.40
25.74
27.85
32.76
35.55
39.64
46.18
50.04
56.80
62.11
3.94
3.43
3.17
2.70
2.48
2.23
1.91
1.77
1.56
1.42
TZSD300
34.84
40.06
44.64
49.95
56.17
60.94
69.30
79.51
88.88
100.4
3.63
3.15
2.83
2.53
2.25
2.07
1.82
1.59
1.42
1.26
TZSD355
44.02
50.49
56.23
62.96
68.80
77.16
89.04
97.94
110.5
3.92
3.42
3.07
2.74
2.51
2.24
1.94
1.76
1.56
TZSD375
50.56
56.50
63.46
71.72
81.69
90.75
104.0
113.9
125.5
3.96
3.54
3.15
2.79
2.45
2.21
1.92
1.76
1.60
TZSD425
TZLD、TZSD型减速器的实际传动比i、电机功率P1和选用系数KA­
电机功率P1/kW
实际传动比i
选用系数KA
型号
15
5.14
5.64
2.46
2.24
TZLD225
6.31
7.36
7.97
9.02
2.00
1.83
1.96
2.09
TZLD225
14.11
16.19
17.41
20.30
22.03
24.01
1.40
1.22
1.13
0.97
0.90
0.82
TZSD225
5.72
6.47
7.35
8.05
9.32
10.07
11.35
3.72
3.28
3.10
3.14
2.93
2.92
2.59
TZLD250
13.85
16.08
17.40
20.61
23.28
25.31
27.65
31.24
35.35
2.19
1.89
1.75
1.47
1.30
1.20
1.10
0.97
0.86
TZSD250
6.34
7.22
7.99
8.88
10.01
11.14
3.48
3.36
3.67
3.76
3.34
3.18
TZLD265
14.47
16.67
17.96
19.41
22.93
24.67
28.21
31.64
35.65
40.55
44.86
2.73
2.37
2.20
2.03
1.72
1.60
1.40
1.25
1.11
0.97
0.88
TZSD265
17.26
20.44
22.40
25.74
27.85
3.75
3.17
2.89
2.52
2.33
TZSD300
32.76
35.55
39.64
46.18
50.04
56.80
62.11
1.98
1.82
1.63
1.40
1.29
1.14
1.04
TZSD300
24.72
27.40
31.46
34.84
40.06
44.64
49.95
56.17
60.94
69.30
79.51
88.88
100.4
3.75
3.38
2.94
2.66
2.31
2.07
1.85
1.65
1.52
1.34
1.17
1.04
0.92
TZSD355
31.73
35.41
39.63
44.02
50.49
56.23
62.96
68.80
77.16
89.04
97.94
110.5
3.99
3.57
3.19
2.87
2.51
2.25
2.01
1.84
1.64
1.42
1.29
1.15
TZSD375
39.59
45.43
50.56
56.50
63.46
71.72
81.69
90.75
104.0
113.9
125.5
3.71
3.23
2.90
2.60
2.31
2.05
1.80
1.62
1.41
1.29
1.17
TZSD425
TZLD、TZSD型减速器的实际传动比i、电机功率P1和选用系数KA­
电机功率P1/kW
实际传动比i
选用系数KA
型号
18.5
5.14
5.64
6.31
7.36
7.97
1.99
1.82
1.63
1.48
1.59
TZLD225
14.11
16.19
17.41
1.13
0.99
0.92
TZSD225
5.06
5.72
6.47
7.35
8.05
9.32
10.07
3.40
3.01
2.66
2.51
2.55
2.38
2.36
TZLD250
13.85
16.08
17.40
20.61
23.28
25.31
27.65
1.78
1.53
1.42
1.19
1.06
0.97
0.89
TZSD250
5.03
5.64
6.34
7.22
7.99
8.88
10.01
3.26
3.23
2.83
2.73
2.98
3.05
2.71
TZLD265
14.47
16.67
17.96
19.41
22.93
24.67
28.21
31.64
35.60
2.21
1.92
1.78
1.65
1.40
1.30
1.14
1.01
0.90
TZSD265
10.35
12.73
3.96
3.61
TZLD300
13.74
15.95
17.26
20.44
22.40
25.74
27.85
32.76
35.55
39.64
46.18
50.04
56.80
3.82
3.29
3.04
2.57
2.35
2.04
1.89
1.60
1.48
1.33
1.14
1.05
0.93
TZSD300
19.67
21.37
24.72
27.40
31.46
34.84
40.06
44.54
49.95
56.17
60.94
69.30
79.51
88.88
3.82
3.51
3.04
2.74
2.39
2.16
1.87
1.68
1.50
1.34
1.23
1.08
0.94
0.85
TZSD355
27.70
31.73
35.41
39.63
44.02
50.49
56.23
62.96
68.80
77.16
89.04
3.70
3.23
2.90
2.59
2.33
2.03
1.82
1.63
1.49
1.33
1.15
TZSD375
31.36
35.81
39.59
45.43
50.56
56.50
63.46
71.72
81.69
90.75
104.0
113.9
3.79
3.32
3.01
2.62
2.35
2.11
1.88
1.66
1.46
1.31
1.14
1.05
TZSD425
TZLD、TZSD型减速器的实际传动比i、电机功率P1和选用系数KA­
电机功率P1/kW
实际传动比i
选用系数KA
型号
22
5.14
5.64
6.31
7.36
7.97
1.68
1.53
1.37
1.25
1.33
TZLD225
14.11
16.19
0.95
0.83
TZSD225
5.06
5.72
6.47
7.35
2.86
2.53
2.24
2.11
TZLD250
8.05
9.32
10.07
2.14
2.00
1.99
TZLD250
13.85
16.08
17.40
20.61
23.28
25.31
1.49
1.29
1.19
1.00
0.89
0.82
TZSD250
5.03
5.64
6.34
7.22
7.99
8.88
10.01
2.74
2.72
2.38
2.29
2.50
2.56
2.28
TZLD265
14.47
16.67
17.96
19.41
22.93
24.67
28.21
31.64
1.86
1.62
1.50
1.39
1.17
1.09
0.95
0.85
TZSD265
5.02
5.77
8.89
10.35
11.22
12.73
3.99
3.83
3.88
3.33
3.38
3.04
TZLD300
13.74
15.95
17.26
20.44
22.40
25.74
27.85
32.76
35.55
39.64
46.18
50.04
3.21
2.77
2.56
2.16
1.97
1.72
1.59
1.35
1.24
1.11
0.96
0.88
TZSD300
17.28
19.67
21.37
24.72
27.40
31.46
3.65
3.21
2.96
2.56
2.30
2.01
TZSD355
34.84
40.06
44.64
49.95
56.17
60.94
69.30
1.81
1.58
1.41
1.26
1.12
1.04
0.91
TZSD355
21.60
24.98
27.70
31.73
35.41
39.63
44.02
50.49
56.23
62.96
68.80
77.16
89.04
3.99
3.45
3.11
2.72
2.44
2.18
1.96
1.71
1.53
1.37
1.25
1.12
0.97
TZSD375
25.50
29.18
31.36
35.81
39.59
45.43
50.56
56.50
63.46
71.72
81.69
90.75
104.0
113.9
3.92
3.43
3.19
2.79
2.53
2.20
1.98
1.77
1.58
1.40
1.23
1.10
0.96
0.88
TZSD425
TZLD、TZSD型减速器的实际传动比i、电机功率P1和选用系数KA­
电机功率P1/kW
实际传动比i
选用系数KA
型号
30
5.06
5.72
6.47
7.35
8.05
2.10
1.86
1.64
1.55
1.57
TZLD250
13.85
16.08
17.40
1.10
0.94
0.87
TZSD250
5.03
5.64
6.34
7.22
7.99
2.15
1.99
1.74
1.68
1.84
TZLD265
14.47
16.67
17.96
19.41
22.93
1.36
1.18
1.10
1.02
0.86
TZSD265
5.02
5.77
6.24
7.34
7.97
8.89
10.35
11.22
2.92
2.81
3.00
2.96
3.18
2.85
2.44
2.48
TZLD300
13.74
15.95
17.26
20.44
22.40
25.74
27.85
32.76
35.55
39.64
2.36
2.03
1.88
1.58
1.45
1.26
1.16
0.99
0.91
0.82
TZSD300
10.25
11.13
12.65
3.70
3.64
3.20
TZLD355
13.65
15.31
17.28
19.67
21.37
24.72
27.40
31.46
34.84
40.06
44.64
49.95
56.17
3.39
3.02
2.68
2.35
2.17
1.87
1.69
1.47
1.33
1.16
1.04
0.93
0.82
TZSD355
17.47
19.89
21.60
24.98
27.70
31.73
35.41
39.63
44.02
50.49
3.62
3.18
2.93
2.53
2.28
1.99
1.79
1.60
1.44
1.25
TZSD375
56.23
62.96
68.80
1.13
1.01
0.92
TZSD375
18.68
19.90
22.52
25.50
29.18
31.36
35.81
39.59
45.43
50.56
56.50
63.46
71.72
81.69
90.75
3.93
3.69
3.26
2.88
2.52
2.34
2.05
1.85
1.62
1.45
1.30
1.16
1.02
0.90
0.81
TZSD425
TZLD、TZSD型减速器的实际传动比i、电机功率P1和选用系数KA­
电机功率P1/kW
实际传动比i
选用系数KA
型号
37
5.02
5.77
6.24
7.34
7.97
8.89
2.37
2.28
2.43
2.40
2.57
2.31
TZLD300
13.74
15.95
17.26
20.44
22.40
25.74
27.85
32.76
1.91
1.65
1.52
1.29
1.17
1.02
0.94
0.80
TZSD300
5.74
6.36
7.31
8.15
9.12
10.25
11.13
12.65
3.50
3.61
3.42
3.52
3.38
3.00
2.95
2.60
TZLD355
13.65
15.31
17.28
19.67
21.37
24.72
27.40
31.46
2.75
2.45
2.17
1.91
1.76
1.52
1.37
1.19
TZSD355
34.84
40.06
44.64
1.08
0.94
0.84
TZSD355
11.49
12.56
3.68
3.76
TZLD375
13.80
15.47
17.47
19.89
21.60
24.98
27.70
31.73
35.41
39.63
44.02
50.49
56.23
62.96
3.72
3.31
2.94
2.58
2.37
2.05
1.85
1.62
1.45
1.29
1.17
1.02
0.91
0.82
TZSD375
16.55
18.68
19.90
22.52
25.56
29.18
31.36
35.81
39.59
45.43
50.56
56.50
63.46
71.72
3.59
3.19
2.99
2.64
2.33
2.04
1.90
1.66
1.50
1.31
1.18
1.05
0.94
0.83
TZSD425
TZLD、TZSD型减速器的实际传动比i、电机功率P1和选用系数KA­
电机功率P1/kW
实际传动比i
选用系数KA
型号
45
5.02
5.77
6.24
7.34
7.97
8.89
1.95
1.87
2.00
1.98
2.12
1.90
TZLD300
13.74
15.95
17.26
20.44
22.40
25.74
1.57
1.35
1.25
1.06
0.96
0.84
TZSD300
5.00
5.74
6.36
3.30
2.88
2.97
7.31
8.15
9.12
10.25
11.13
12.65
2.81
2.90
2.78
2.47
2.43
2.13
TZLD355
13.65
15.31
17.28
19.67
21.37
24.72
27.40
31.46
34.84
2.26
2.02
1.79
1.57
1.45
1.25
1.13
0.98
0.89
TZSD355
5.06
5.79
6.46
7.23
8.04
9.22
10.26
11.49
12.56
3.80
3.32
3.26
3.71
3.78
3.30
3.39
3.02
3.09
TZLD375
13.80
15.47
17.47
19.89
21.60
24.98
27.70
31.73
35.41
39.63
44.02
50.49
3.06
2.73
2.41
2.12
1.95
1.69
1.52
1.33
1.19
1.06
0.96
0.84
TZSD375
8.70
11.04
12.58
3.96
3.67
3.12
TZLD425
13.98
16.55
18.68
19.90
22.52
25.50
29.18
31.36
35.81
3.50
2.96
2.62
2.46
2.46
1.92
1.68
1.56
1.37
TZSD425
39.59
45.43
50.56
56.50
1.24
1.08
0.97
0.87
TZSD425
TZLD、TZSD型减速器的实际传动比i、电机功率P1和选用系数KA­
电机功率P1/kW
实际传动比i
选用系数KA
型号
55
5.00
5.74
6.36
8.15
9.12
10.25
11.13
2.70
2.36
2.43
2.37
2.27
2.02
1.99
TZLD355
13.65
15.31
17.28
19.67
21.37
24.72
27.40
31.46
1.85
1.65
1.46
1.28
1.18
1.02
0.92
0.80
TZSD355
5.06
5.79
6.46
7.23
8.04
9.22
10.26
11.49
12.56
3.11
2.72
2.67
3.03
3.09
2.70
2.77
2.47
2.53
TZLD375
13.80
15.47
17.47
19.89
21.60
24.98
27.70
31.73
35.41
39.63
2.50
2.23
1.98
1.74
1.60
1.38
1.25
1.09
0.97
0.87
TZSD375
5.51
6.10
7.00
7.79
8.70
9.77
11.04
12.58
3.80
3.85
3.51
3.62
3.24
3.39
3.00
2.96
TZLD425
13.98
16.55
2.86
2.42
TZSD425
18.68
19.90
22.52
25.50
29.18
31.36
35.81
39.59
45.43
2.14
2.01
1.78
1.57
1.37
1.28
1.12
1.01
0.88
TZSD425
TZLD、TZSD型减速器的实际传动比i、电机功率P1和选用系数KA­
电机功率P1/kW
实际传动比i
选用系数KA
型号
75
5.00
5.74
6.36
7.31
8.15
9.12
1.98
1.73
1.78
1.69
1.74
1.67
TZLD355
13.65
15.31
17.28
19.67
21.37
1.36
1.21
1.07
0.94
0.87
TZSD355
5.06
5.79
6.46
7.23
8.04
9.22
10.26
2.28
1.99
1.96
2.23
2.27
1.98
2.03
TZLD375
13.80
15.47
17.47
19.89
21.60
24.98
27.70
1.83
1.64
1.45
1.27
1.17
1.01
0.91
TZSD375
4.83
5.51
6.10
7.00
7.79
8.70
9.77
3.19
2.79
2.82
2.58
2.65
2.37
2.20
TZLD425
13.98
16.55
18.68
19.90
22.52
25.50
29.18
2.10
1.77
1.57
1.48
1.30
1.15
1.01
TZSD425
31.36
0.94
TZSD425
TZLD、TZSD型减速器的实际传动比i、电机功率P1和选用系数KA­
电机功率P1/kW
实际传动比i
选用系数KA
型号
90
5.00
5.74
6.36
8.15
9.12
1.65
1.44
1.41
1.45
1.39
TZLD355
13.65
15.31
17.28
1.13
1.01
0.89
TZSD355
5.01
5.79
6.46
7.23
8.04
9.22
10.26
1.90
1.66
1.63
1.85
1.89
1.65
1.69
TZLD375
13.80
15.47
1.53
1.36
TZSD375
17.47
19.89
21.60
24.98
1.21
1.06
0.98
0.84
TZSD375
4.83
5.51
6.10
7.00
7.79
8.70
9.77
11.04
2.66
2.33
2.35
2.15
2.21
1.98
2.07
1.83
TZLD425
13.98
16.55
18.68
19.90
22.52
25.50
29.18
1.75
1.48
1.31
1.23
1.09
0.96
0.84
TZSD425

 公称热功率

    同轴式圆柱齿轮减速器按润滑油允许最高平衡温度计算的公称热功率PG1见下表，采用循环油润滑冷却时的公称热功率PG2见表中的注。
    减速器的公称热功率PG1
规格
112
140
180
225
250
265
300
355
375
425
环境条件
环境气流速度v/m·s-1
TZL、TZLD
PG1/kW
空间小、厂房小
≥0.5～1.4
7
10
15
23
27
33
42
55
64
71
较大的空间、厂房
＞1.4～＜3.7
10
14
21
32
38
46
59
77
90
99
在户外露天
≥3.7
13
19
29
44
51
63
80
105
122
135
规格
112
140
180
225
250
265
300
355
375
425
环境条件
环境气流速度v/m·s-1
TZS、TZSD
PG1/kW
空间小、厂房小
≥0.5～1.4
5
7
10
15
18
22
28
37
43
48
较大的空间、厂房
＞1.4～＜3.7
7
10
14
21
25
31
39
52
60
67
在户外露天
≥3.7
9.5
13
19
29
34
42
53
70
82
91
    注：当采用循环油润滑冷却时，公称热功率PG2为：
        二级传动       PG2＝PG1+0.63Δtqv
        三级传动       PG2＝PG1+0.43Δtqv
    式中  Δt―进出油温差，一般Δt≤10℃,进油温度≤25℃；
          qv―油流量，L/min。


    减速器轴伸及许用径向力
    （1）当径向力Q的作用点在轴伸中点时，减速器输出轴轴伸的许用径向力Q见下表。
减速器输出轴轴伸许用径向力
输出转速n2/r·min-1
规格
112
140
180
225
250
265
300
355
375
425
输出轴轴伸许用径向力Q/kN
＞160
0
0
0
0
4
10
15
19
24
29
＞100～160
1.2
2.0
2.8
6.0
11
16
22
26
31
36
＞40～100
2.6
4.8
5.9
7.6
13
20
27
31
35
40
＞16～40
3.0
5.3
7.5
11
15
25
30
34
39
44
≤16
3.4
5.5
8.1
12
17
27
33
37
42
47
    注：1.当轴为双向旋转时，各表中值除以1.5。
        2.当外部载荷有较大冲击时，各表中值除以1.4。
        3.当Q的作用点在轴伸外端部或轴肩处时，Q值分别为表中值的0.5倍和1.6倍。当Q作用在其他部位时，许用的Q值按插入法计算。

  TZL、TZS型减速器输入轴轴伸的许用径向力Q见表1、表2。

    TZL型减速器输入轴轴伸许用径向力
实际传动比i
规格
112
140
180
225
250
265
300
355
375
425
TZL型减速器输入轴轴伸许用径向力Q/kN
≤13
1.0
1.6
2.0
3.1
3.8
4.6
5.4
6.5
7.6
8.1
＞13
0.4
0.7
1.1
1.4
1.3
2.0
2.9
3.5
4.1
4.4
 注：1.当轴为双向旋转时，各表中值除以1.5。
     2.当外部载荷有较大冲击时，各表中值除以1.4。
     3.当Q的作用点在轴伸外端部或轴肩处时，Q值分别为表中值的0.5倍和1.6倍。当Q作用在其他部位时，许用的Q值按插入法计算。
    TZS型减速器输入轴轴伸许用径向力
规格
112
140
180
225
250
265
300
355
375
425
TZS型减速器输入轴轴伸许用径向力Q/kN
0.4
0.7
1.1
1.4
1.3
2.0
2.9
3.5
4.1
4.4
    注：1.当轴为双向旋转时，各表中值除以1.5。
        2.当外部载荷有较大冲击时，各表中值除以1.4。
        3.当Q的作用点在轴伸外端部或轴肩处时，Q值分别为表中值的0.5倍和1.6倍。当Q作用在其他部位时，许用的Q值按插入法计算。

1.减速器选用系数

    （1）减速器的选用系数KA见表1。
    表1  减速器的选用系数KA
原动机
每日工作小时/h
轻微冲击(均匀)载荷(I)
中等冲击载荷(Ⅱ)
强冲击载荷(Ⅲ)
电动机
汽轮机
水轮机
≤3
＞3～10
＞10
0.8
1
1.25
1
1.25
1.5
1.5
1.75
2
4～6缸的活塞发动机
≤3
＞3～10
＞10
1
1.25
1.5
1.25
1.5
1.75
1.75
2
2.25
1～3缸的活塞发动机
≤3
＞3～10
＞10
1.25
1.5
1.75
1.5
1.75
2
2
2.25
2.5
    （2）减速器的安全系数SA见表2。
    表2  减速器的安全系数SA
重要性与安全要求
一般设备，减速器失效仅引起单机停产且易更换备件
重要设备，减速器失效引起机组、生产线或全厂停产
高度安全设备，减速器失效引起设备、人身事故
SA
1.1～1.3
1.3～1.5
1.5～1.7
    （3）环境温度系数f1见表3。
    表3  环境温度系数f1
环境温度t/℃
10
20
30
40
50
冷却条件
f1
无冷却
0.88
1
1.15
1.35
1.65
循环油润滑冷却
0.9
1
1.1
1.2
1.3
    （4）负荷率系数f2见表4。
    表4  负荷率系数f2
小时负荷率／％
100
80
60
40
20
f2
1
0.94
0.86
0.74
0.56
     （5）减速器公称功率利用系数f3见表5。
    表5  减速器公称功率利用系数f3
功率利用率/%
0.4
0.5
0.6
0.7
0.8～1
f3
1.25
1.15
1.1
1.05
1
     注：1.对TZL、TZS型减速器，功率利用率＝P2／P1;P2为负载功率。
         2.对TZLD、TZSD型减速器，功率利用率＝P2／（KP1）;P2为负载功率。

 TZLD、TZSD型减速器电机功率与直联电机机座号及转速对照

电机功率P1/kW
电机机座号
电机转速n1/r·min-1
电机功率P1/KW
电机机座号
电机转速n1/r·min-1
0.55
Y801-4
1390
15
Y160L-4
1460
0.75
Y802-4
1390
18.5
Y180M-4
1470
1.1
Y90S-4
1400
22
Y180L-4
1470
1.5
Y90L-4
1400
30
Y200L-4
1470
2.2
Y100L1-4
1420
37
Y225S-4
1480
3
Y100L2-4
1420
45
Y225M-4
1480
4
Y112M-4
1440
55
Y250M-4
1480
5.5
Y132S-4
1440
75
Y280S-4
1480
7.5
Y132M-4
1440
90
Y280M-4
1480
11
Y160M-4
1460




TZ型同轴式圆柱齿轮减速器实体模型（JB/T7000-1993）



TZL、TZS型减速机实体模型         TZLD、TZSD型减速机实体模型

                                       苏ICP备11028451号-1
